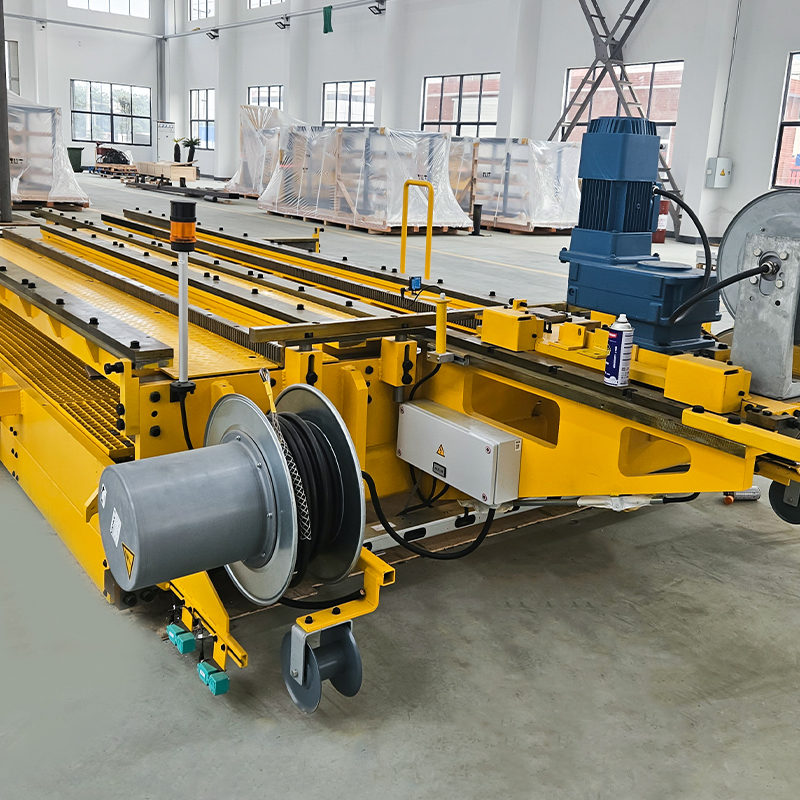

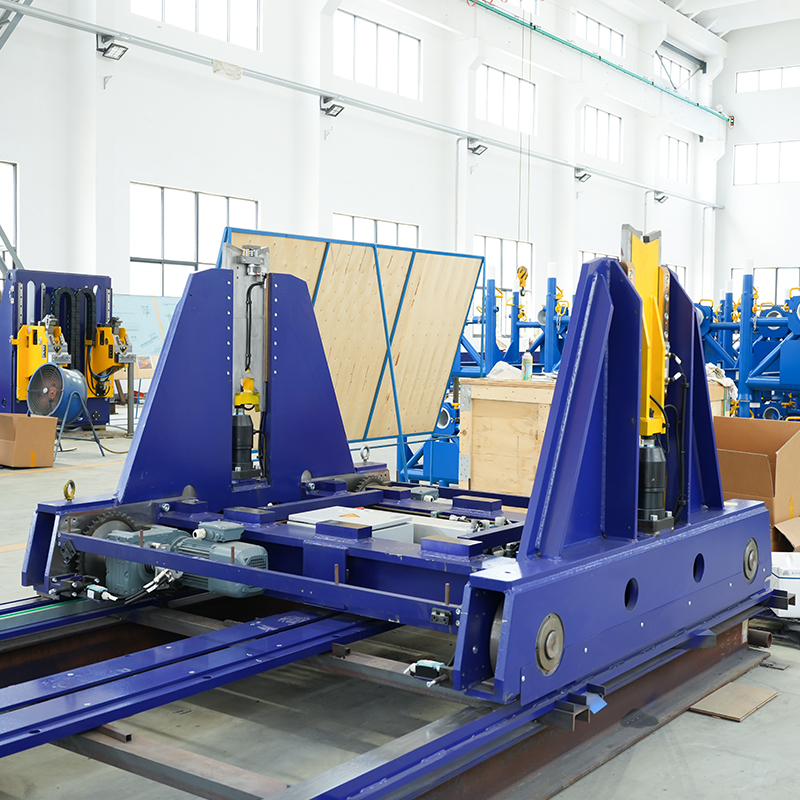

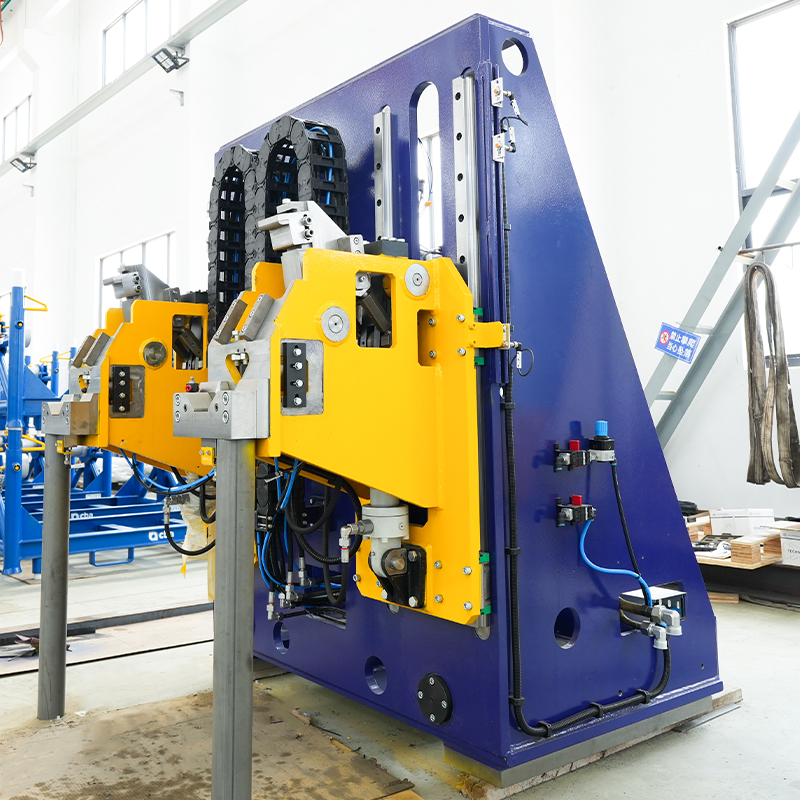

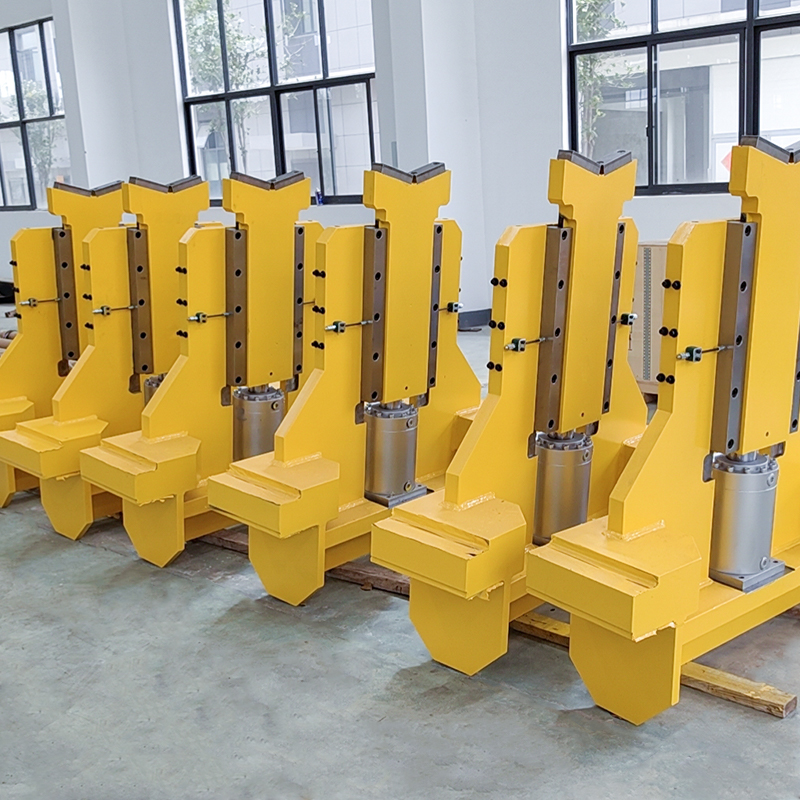

당사의 가공 강철 구조 어셈블리는 강철 및 알루미늄 압연 공장 장비를 위해 정밀하게 설계되었습니다. 최대 강도, 안정성 및 내구성을 위해 설계된 이 용접 및 CNC 마감 어셈블리는 압연기 프레임, 베어링 마운트, 가이드 레일 및 보조 구성 요소를 지원합니다. 표준 및 맞춤형 크기로 제공되는 이 어셈블리는 내식성과 긴 서비스 수명을 보장하면서 하중 지지 성능에 최적화되어 있습니다.
당사의 가공 강철 구조 어셈블리는 강철 및 알루미늄 압연 공장 장비를 위해 정밀하게 설계되었습니다. 최대 강도, 안정성 및 내구성을 위해 설계된 이 용접 및 CNC 마감 어셈블리는 압연기 프레임, 베어링 마운트, 가이드 레일 및 보조 구성 요소를 지원합니다. 표준 및 맞춤형 크기로 제공되는 이 어셈블리는 내식성과 긴 서비스 수명을 보장하면서 하중 지지 성능에 최적화되어 있습니다.
왜 당사의 가공 강철 구조 어셈블리를 선택합니까?
·고강도 구조: ASTM A36, A572 Gr로 제작되었습니다. 50, AISI 4140 및 스테인레스 스틸(304/316)은 극한의 하중을 처리합니다.
·정밀 CNC 마무리: 정확한 정렬, 엄격한 공차 및 원활한 작동을 보장합니다.
·사용자 정의 크기: 압연기 레이아웃 및 장비 요구 사항에 맞게 치수를 맞춤화합니다.
· 내식성: 선택적 마감재에는 분말 코팅, 아연 도금 또는 광택 스테인리스 스틸이 포함됩니다.
·내구성이 뛰어난 용접 프레임: 고품질 용접은 가혹한 조건에서도 구조적 무결성을 보장합니다.
선택적인 강철 등급 및 일반적인 치수
| 구성 요소 | 강철 등급 옵션 | 일반 치수(L × W × H mm) | 표면 마감 | 부하 용량 | 메모 |
| 기본 프레임 | ASTM A36 / A572 Gr. 50 | 1200×1000×500 | CNC 마감, 용접 | 1000~1500kg | 표준 밀 지원 |
| 롤 지지 프레임 | ASTM A36 / A572 Gr. 50 / AISI 4140 | 800×600×400 | CNC 마감, 분체 코팅 | 1500~2500kg | 견고한 롤 지원 |
| 베어링 하우징 마운트 | AISI 4140 / ASTM A36 / A572 Gr. 50 | Ø500 × 700 × 200 | CNC 마감, 용접 | 5000~10000kg | 극한의 하중 지지 |
| 가이드 레일 프레임 | ASTM A36 / A572 Gr. 50 | 1000×300×250 | CNC 마감 | 500~1000kg | 가이드 레일 지원 |
| 상부 프레임 조립 | A572 Gr. 50 / ASTM A36 | 1500×1200×600 | CNC 마감, 분체 코팅 | 2000~3000kg | 멀티롤 지원 |
| 부식 방지 프레임 | AISI 304/316 | 1000×800×500 | CNC 마감, polished | 1000~1500kg | 화학/해양 환경 |
| 보조 지원 | ASTM A36 | 600×400×300 | 용접, 도장 | 500~800kg | 더 작은 장비 지원 |
응용
당사의 가공 강철 구조 어셈블리는 다음 용도에 이상적입니다.
·제강 압연 공장: 튼튼한 프레임 지지대와 정밀한 정렬 구조.
·알루미늄 압연 공장: 가볍지만 강력한 구조 어셈블리.
·산업기계: 컨베이어, 프레스, 롤러용 맞춤형 용접 및 가공 어셈블리입니다.
·고부하 애플리케이션: 정확한 공차, 내진동성, 내구성이 요구되는 분야.
·중공업: 산업 기계 프레임, 구조적 지지 어셈블리.
·부식성 또는 습도가 높은 환경: 화학, 해양 또는 식품 가공 분야를 위한 스테인리스강 옵션입니다.
제조공정
1. 재료 준비: 고품질 강판 또는 합금 빌렛을 정확한 치수로 절단합니다.
2. 절단 및 성형: 철판과 단면을 정확한 치수로 절단하고 성형합니다.
3. 용접: MIG 또는 TIG 용접은 견고한 프레임을 위한 강력하고 이음매 없는 접합부를 형성합니다.
4. CNC 가공: 정밀 밀링 및 마감 처리로 모든 부품의 정확한 공차가 보장됩니다.
5. 표면 마무리: 부식 방지를 위한 분말 코팅, 아연 도금, 페인팅 또는 연마.
6. 품질 테스트: 하중 테스트, 치수 검증 및 용접 검사를 통해 산업 표준 준수 여부를 확인합니다.
사양
·학년: ASTM A36, A572 Gr. 50, AISI 4140, AISI 304/316
·크기: 맞춤형; 위 표의 일반적인 범위
·표면 상태: 용접, CNC 마감, 분체 코팅, 아연 도금 또는 광택 처리
·부하 용량: 베어링 마운트의 경우 최대 10,000kg; 표준 프레임 500–3000 kg
품질 보증
모든 어셈블리는 해당하는 경우 ASTM A36, A572, AISI 4140 및 EN 표준을 준수합니다. DIN EN 10204 3.1에 따른 적합성 인증서는 재료 특성, 치수 및 하중 용량을 확인합니다. 비파괴 검사(NDT) 및 용접 검사로 장기적인 신뢰성을 보장합니다.
