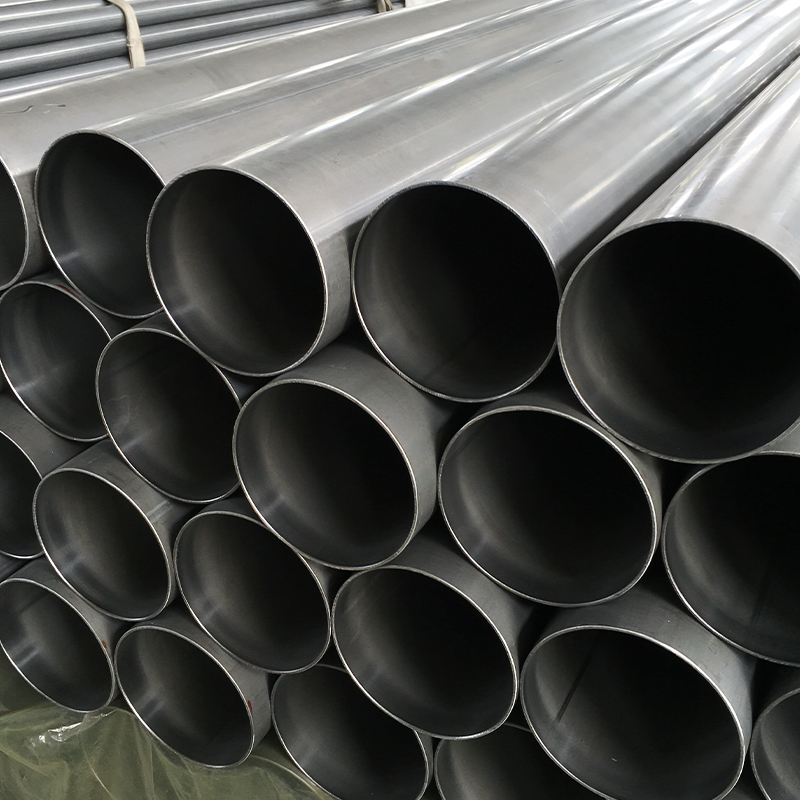

대구경 얇은 벽 냉간 인발 용접 튜브 – Ø100×1mm 경량 구조용 정밀 얇은 벽 튜빙제품 사양
대구경 얇은 벽 냉간 인발 용접 튜브 – Ø100×1mm 경량 구조용 정밀 얇은 벽 튜빙제품 사양
| 매개변수 | 사양 | 공차 |
| 외경(OD) | 100mm(±0.15mm) | DIN 2393 h9 |
| 벽 두께 | 1.0mm(±0.05mm) | DIN 2393 ±5% |
| 길이 | 1-7m(최대 12m까지 맞춤) | 직진도 ≤0.5mm/m |
| 재료 등급 | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| 표면 마감 | 매끄러움(Ra ≤1.2μm) | 선택적인 광택 |
확장된 크기 범위 및 사양
| 외경(mm) | 벽 두께 (mm) | 표준 길이 | 공차 | MOQ |
| 50-80 | 0.8-1.5 | 2-7m | ±0.10mm | 200kg |
| 82-120 | 1.0-2.0 | 2-7m | ±0.15mm | 150kg |
| 121-180 | 1.2-3.0 | 2-7m | ±0.20mm | 100kg |
| 182-250 | 1.5-4.0 | 2-6m | ±0.25mm | 50kg |
| 251-299 | 2.0-5.0 | 2-6m | ±0.30mm | 30kg |
주요 사항:
· ST37-2, ST52-3, E355에서 모든 크기 사용 가능
· 최대 12m의 맞춤형 길이(직진도 ≤1mm/m)
· 특수 공차 사용 가능(벽 ±0.05mm, OD ±0.03mm)
경쟁 우위
| 매개변수 | 우리 튜브 | 산업 표준 | 원활한 튜브 |
| 외경 공차 | ±0.1mm | ±0.30mm | ±0.50mm |
| 벽 변형 | ±2% | ±10% | ±8% |
| 리드타임 | 2~3주 | 4~6주 | 6~8주 |
주요 이점
· 표준 벽면 튜브 대비 40% 무게 감소
· 즉시 용접 가능 – 깨끗하고 산화물이 없는 표면(Sa 2.5)
· 배치 추적성 – 전체 EN 10204 3.1 인증
포장 솔루션
| 유형 | 용량 | 특별한 기능 |
| VMI 랙 | 200 튜브 | RFID 추적, JIT 전달 |
| 충돌 방지 상자 | 튜브 50개 | 습도 조절 |
| 에코팩 | 100개의 관 | 재활용 가능한 PET 스트랩 |
생산과정
1. 재료 선택
·화학물질이 제어된 냉간 압연 강대(EN 10139)
·표면 초음파 세척 (Sa 2.5 기준)
2. 정밀용접
·고주파 유도용접(400kHz)
·균일한 입자 구조를 위한 인라인 심 어닐링
3. 냉간 인발
·3단계 드로잉 공정으로 18% 감소
·얇은 벽 무결성을 위한 특수 맨드릴 지원
4. 품질관리
·100% 와전류 테스트 (EN 10246-1)
·레이저 마이크로미터 측정(±0.02mm)
·정수압 테스트(옵션, 최대 150bar)
기술 비교
| 특징 | Ø100×1mm 튜브 | 표준 CDW 튜브 |
| 벽 일관성 | ±0.03mm | ±0.10mm |
| 타원성 | 0.1% OD 이하 | 0.3% OD 이하 |
| 항복 강도 | 20% 더 높음 | 표준 |
| 표면 거칠기 | 라 0.8-1.2μm | 라 1.5-2.5μm |
주요 장점
· 무게 절감: 기존 튜브보다 30% 가벼움
· 정밀한 맞춤: 텔레스코픽 어셈블리에 이상적
· 비용 효율성: 원활한 대안보다 15-20% 저렴
· 사용 준비 완료: 2차 가공이 필요하지 않습니다.
일반적인 응용 분야
· 항공우주 부품(비핵심 구조물)
· 의료 장비 프레임
· 태양광 패널 장착 시스템
· 전시 디스플레이 아키텍처
· 로봇 팔 도관
포장 옵션
| 유형 | 번들당 수량 | 보호 |
| 나무 상자 | 튜브 50개 | 방수 포장 |
| 스틸 스트립 팩 | 100개의 관 | 엣지 가드 |
| 맞춤형 VMI 랙 | 200 튜브 | RFID 태그됨 |
얇은 벽 전문가에게 문의하세요:
·[버튼] 무료샘플신청 (길이 2m)
·[버튼] MOQ 가격 확인
