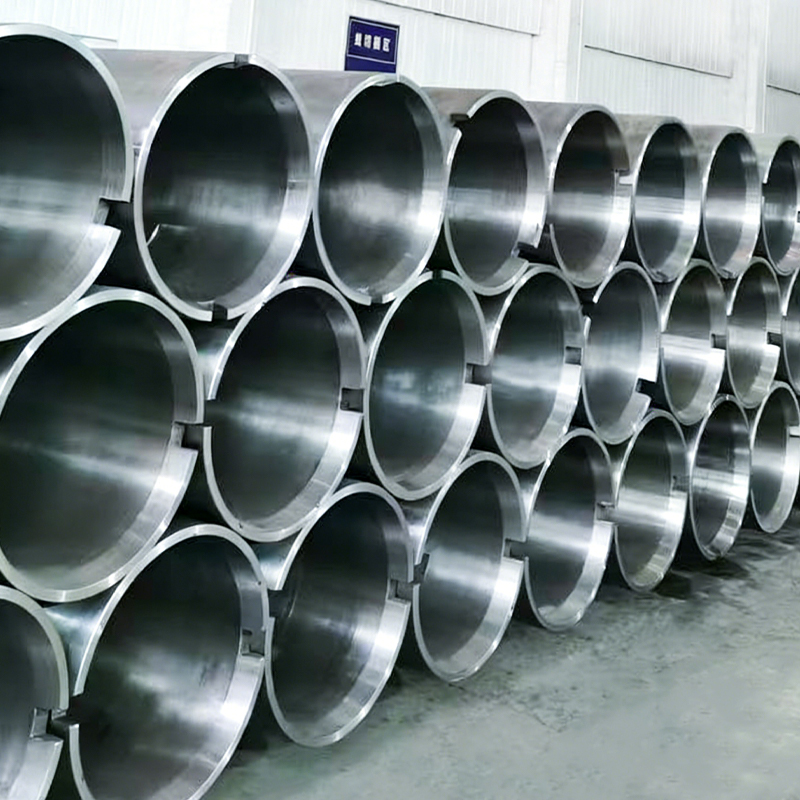

원심 주조 강철 튜브 – 대형 스풀 릴용, 열처리, 합금강, 맞춤형 치수 제공

당사의 원심 주조 강철 튜브는 대형 스풀 릴, 윈치 및 회전 기계와 같은 고강도, 중부하 작업용으로 설계되었습니다.

원심 주조 기술을 사용하여 이 튜브는 다음을 제공합니다.

·균일한 강도를 위한 균일한 벽 두께
·고하중하에서 높은 피로저항성
·특정 스풀 또는 릴 요구 사항에 대한 맞춤형 치수

모든 튜브는 열처리되어 경도, 인성 및 내마모성을 향상시켜 긴 수명을 보장합니다.

일반적인 철강 등급

·35CrMoV – 견고한 스풀 릴 튜브 표준
·42CrMo, 40CrNiMo – 특수 애플리케이션용 옵션
·요청 시 맞춤형 합금 구성 제공 가능

크기 범위

·외경(OD): Ø200~665mm(7.874~26.18인치)
·벽두께(WT): 10~100mm(0.394~3.937인치)
·길이: 최대 6m(19.7ft)까지 맞춤 절단 가능

스풀 릴 튜브의 일반적인 크기(OD × ID × WT)

벽 두께는 (OD – ID)/2로 계산되며 일반적인 제조 표준으로 반올림됩니다. 요청 시 맞춤 크기를 이용할 수 있습니다.

공차(ASTM A297에 따름)

·OD: Ø200~665mm의 경우 ±0.5mm
·WT: ±10%
·길이: 절단 길이의 경우 ±10mm

기술 사양

·재료: 합금강(35CrMoV 표준, 42CrMo / 40CrNiMo 옵션)
·제조 공정: 원심 주조, 열처리, 선택적 가공
·진직도: ≤ 0.5mm/m(대구경의 경우 일반적)
·진원도: ≤ 0.05mm
·표면 마무리: 생캐스트 ID 및 OD; 선택적 정밀 가공
·신청: 대형 스풀 릴, 윈치, 회전 기계, 중장비 산업 장비

제조공정

1. 합금강 선택 – 35CrMoV 또는 대체 등급
2. 원심주조 – 균일한 벽 두께와 조밀한 미세 구조 보장
3. 열처리 – 경도와 인성을 위한 노멀라이징, 담금질, 템퍼링

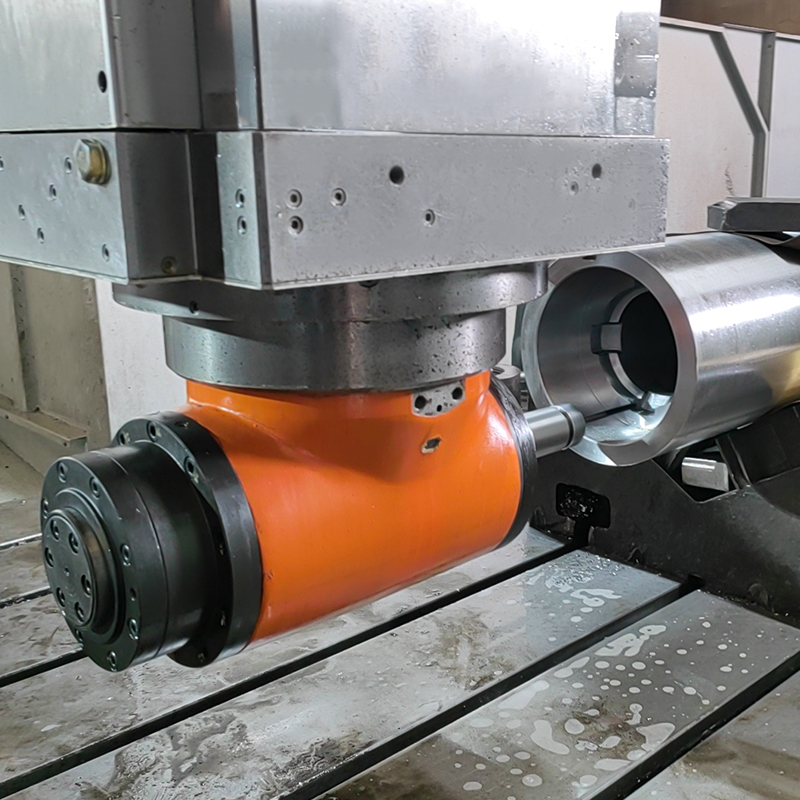

4. 선택적 가공 – 최종 OD/ID 정밀도, 최종 마감 및 드릴링
5. 검사 – 벽 두께, 직진도, 진원도 및 표면 품질
6. 조립 준비 – 고객 사양에 맞춰 납품되는 튜브

주요 기능 및 이점

·높은 응력 하에서 일관된 성능을 위한 균일한 벽 두께
·고하중 작업에 적합한 고강도 합금강(35CrMoV)
·맞춤형 치수 가능 – 스풀 릴이나 기계에 맞춰 맞춤 제작 가능
·열처리를 통해 기계적 성질 향상
·옵션 가공 – 설치 또는 추가 가공 준비 완료

응용

· 케이블, 전선, 호스용 대형 스풀 릴
· 윈치 및 회전 산업 기계
· 중형 건설 또는 광산 장비
· 맞춤형 산업용 샤프트 및 관형 부품
