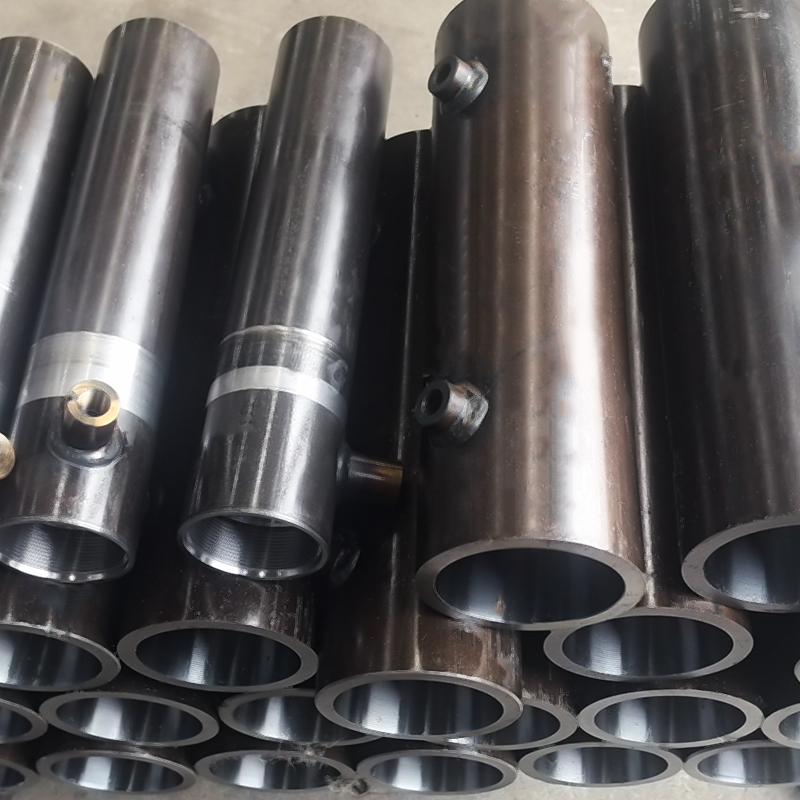

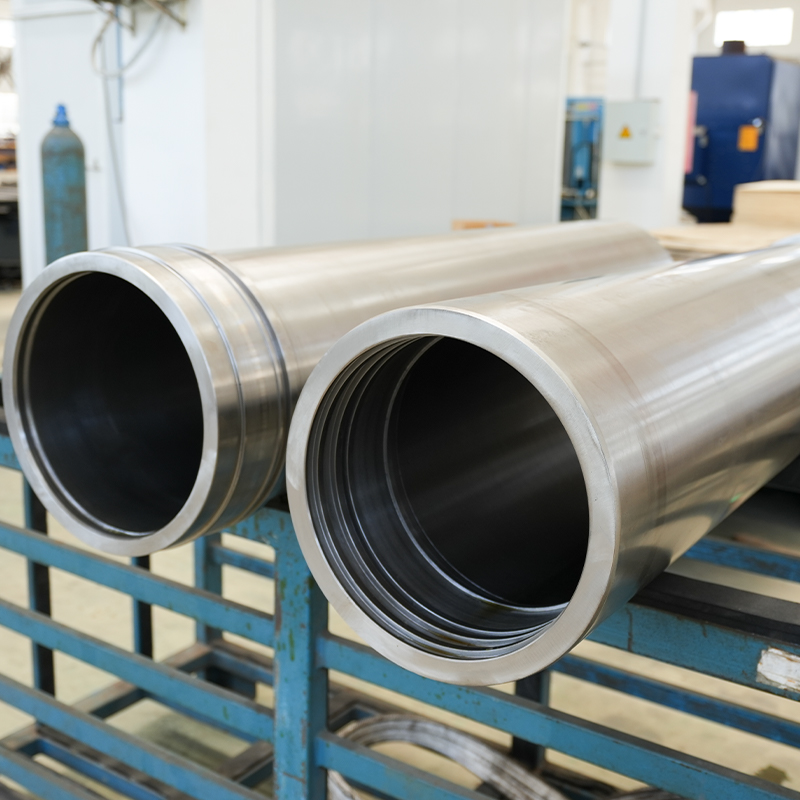

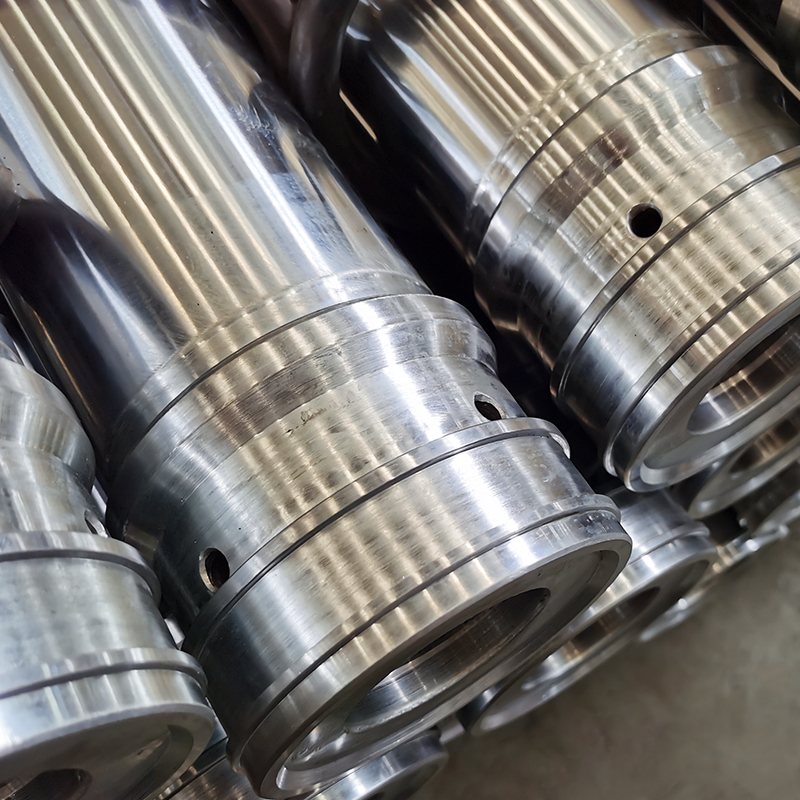

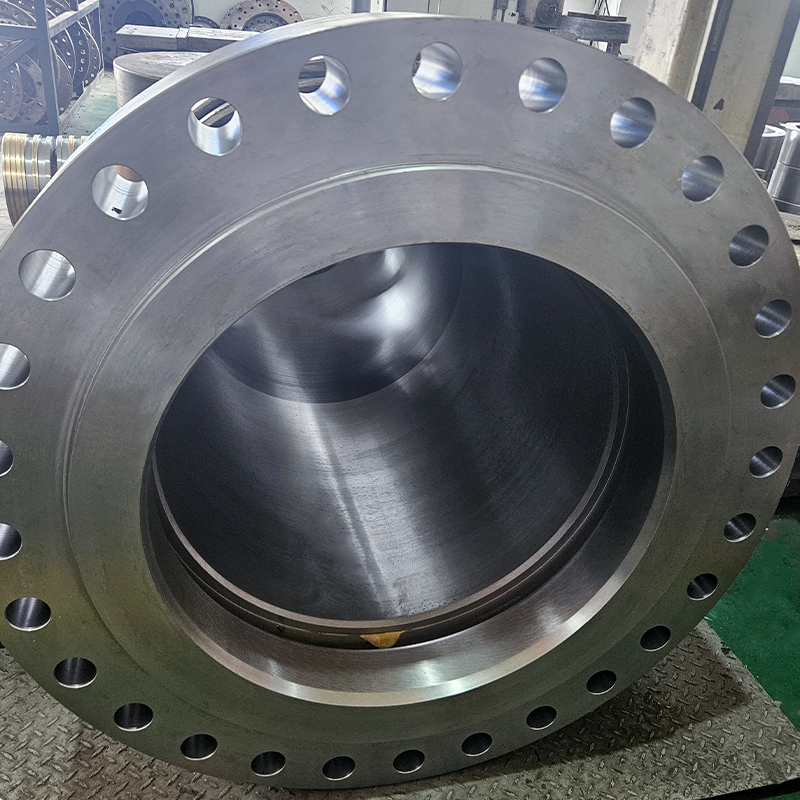

완성된 유압 실린더 배럴 – 맞춤 가공, 연마된 강철 튜브, 조립 준비 완료

완성된 유압 실린더 배럴은 유압 실린더에 직접 조립할 수 있도록 정밀 가공되고 연마된 강철 튜브입니다.

이 배럴은 다음을 보장하도록 설계되었습니다.

·완벽한 피스톤 핏과 부드러운 주행
·고압 성능
·긴 수명
·산업 기계, 모바일 장비, 건설 및 자동화 응용 분야의 유압 시스템에 이상적입니다.

일반적인 철강 등급

·EN 10305-1 / E355 – 냉간압연 이음매 없는 강철
·ASTM A519 / ST52 / 20MnV6 / 27SiMn – 이음새가 없는 강철 또는 용접된 강철, 고강도 및 피로 저항
·특별한 기계적 요구사항이나 내부식성 요구사항에 따라 요청 시 다른 강종도 제공 가능

일반적인 크기(OD × ID × WT × 길이)

·맞춤형 직경 및 길이 제공 가능
·표준 길이는 일반적으로 500mm ~ 3000mm입니다.
·작동압력 및 배럴 직경에 따라 벽두께 설계
·ISO, DIN 또는 고객별 유압 실린더 설계를 충족하도록 완전히 맞춤화할 수 있습니다.

기술 사양

·재료: 냉간 압연 이음매 없는 강철 또는 용접 강철, 기계 가공
·표면 마무리: 연마된 ID, Ra ≤ 0.4μm(맞춤형)
·공차: 신분증에 H8 이상
·진직도 : 0.3mm/m 이하
·진원도: ≤ 0.03mm
·신청: 유압 실린더, 고압 시스템, 중장비 기계

제조공정

1. 스틸 튜브 선택 – 고강도 냉간 압연 또는 용접 강철
2. 정밀가공 – 맞춤형 OD 및 ID 치수
3. 아이디 호닝 – 거울 같은 마감 구현, Ra ≤ 0.4 μm
4. 품질 관리 – 진직도, 진원도, 치수 및 표면조도 검사

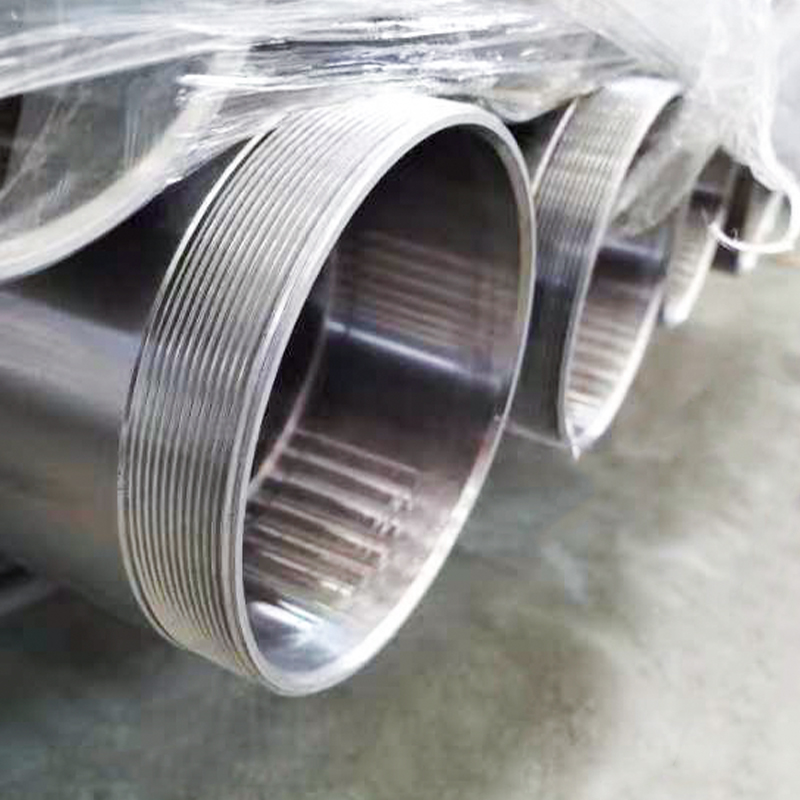

5. 조립 준비 완료 – 실린더 설계 요구 사항에 따라 마감 처리된 끝단

주요 기능 및 이점

·정확한 실린더 사양에 맞게 맞춤 가공됨
·Honed ID로 원활한 피스톤 작동 및 낮은 누설 보장
·고압 성능 – 중부하 작업용 유압 시스템에 적합
·설치 준비 완료 – 조립 시간 절약
·맞춤형 크기 및 강종

응용

·건설기계의 유압실린더
·산업용 프레스 및 자동화 장비
·이동식 유압장치 및 리프팅 장비
·해양 및 해양 유압 시스템
·정밀 유압 실린더 배럴이 필요한 모든 응용 분야
