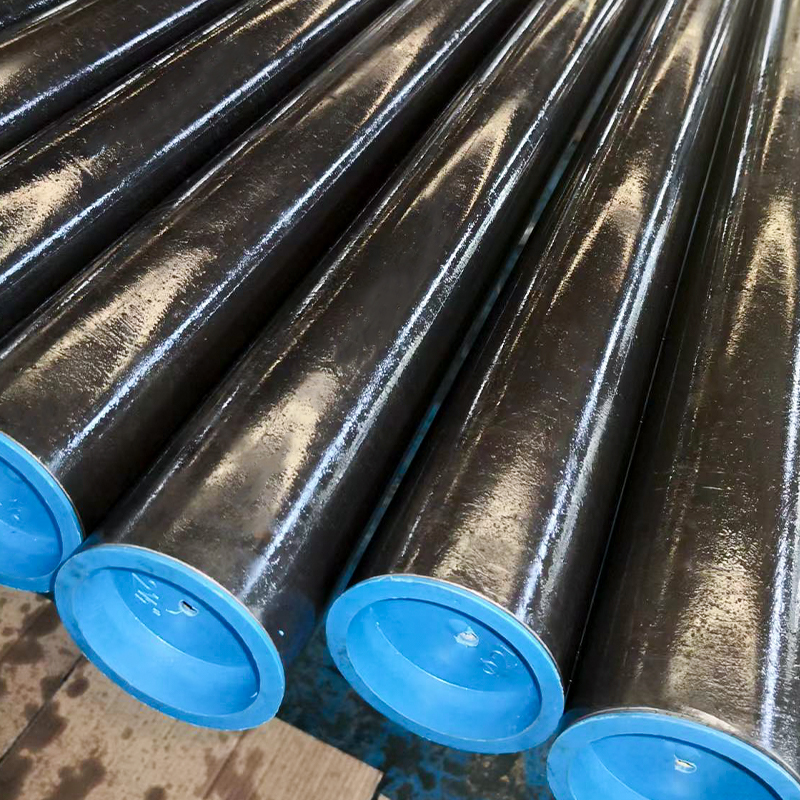

유압 실린더 튜브 - 냉간 인발 용접 강관, ASTM A513 ST52

당사의 유압 실린더 튜브 – ASTM A513 ST52 냉간 인발 용접(CDW)은 높은 정밀도, 신뢰성 및 비용 효율성의 균형을 제공하도록 설계되었습니다. ERW(전기 저항 용접)를 통해 제조된 후 맨드릴 위에 냉간 인발(DOM)된 이 튜브는 뛰어난 치수 정확도, 부드러운 내부 표면 및 우수한 직진도를 달성합니다.
호닝 또는 스카이빙 및 롤러 버니싱(SRB) 공정용으로 특별히 개발된 이 튜브는 건설, 농업, 자동차 및 자재 취급과 같은 산업의 유압 및 공압 실린더 응용 분야에 이상적인 보어 마감을 제공합니다.

일반적인 철강 등급

·ASTM A513 Type 5 (맨드릴 위에 그려짐, DOM)
·ST52 / E355 상당
·SAE 1020, SAE 1026 (선택등급)
·E235(경량 용도용)

일반적인 크기(OD × WT)

·Ø40mm × 2.5mm
·Ø50mm × 3mm
·Ø63.5mm × 4mm
·Ø76mm × 5mm
·Ø90mm × 6mm
·Ø100mm × 6mm
·Ø120mm × 8mm
·Ø150mm×10mm

참고: 요청 시 미터법 및 영국식 DOM 튜브 크기를 모두 사용할 수 있습니다.

기술 사양

·표준: ASTM A513, 유형 5(CDW/DOM 튜빙)
·강철 등급: ST52 / SAE 1026
·조건: 냉간 인발, 표준화
·진직도: ≤ 0.5:1000
·공차: ASTM A513 표준에 따른 OD 및 WT
·표면 마감(제공됨): ID Ra ≤ 2.5μm
·표면 조도(호닝/SRB 후): ID Ra ≤ 0.4μm

제조공정

1. 열간압연 강대 → 정밀 슬릿
2. 전기저항용접(ERW) → 마더 튜브 형성
3. 열처리 / 표준화 → 응력을 제거하고 용접 무결성을 향상시킵니다.
4. 굴대 위에 냉간 인발(DOM) → 정확한 OD/ID 보장, 강도 향상
5. 절단 및 교정 → 우수한 길이 정확도 및 직진도 달성
6. 최종검사 → 치수 검사, 용접심 품질 테스트, 표면 평가

주요 기능 및 이점

·이음매 없는 ASTM A519 튜브에 대한 비용 효율적인 대안
·직진성 및 치수 정밀도가 우수함
·정규화 DOM 공정으로 인한 높은 용접심 품질
·호닝이나 SRB 마무리 작업에 완벽하게 준비되어 있습니다.
·글로벌 호환성을 위해 미터법 및 영국식 크기로 제공됩니다.

응용

·건설기계용 유압실린더
·농업기계 유압시스템
·산업자동화 및 로봇공학
·자재 취급 및 리프팅 장비
·공압 실린더
