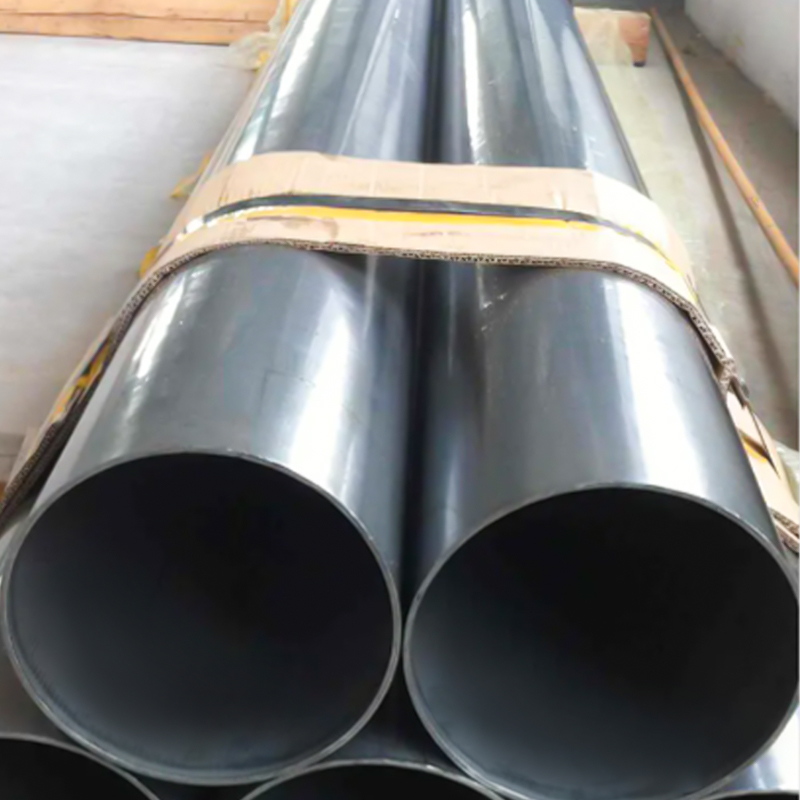

냉간 압연 강철 튜브 – ASTM A513 유형 2 등급 1010, 1015, 1020, 1026(자동차 부품용 1” x 0.065” DOM 및 0.5”–12”)
냉간 압연 강철 튜브 – ASTM A513 유형 2 등급 1010, 1015, 1020, 1026(자동차 부품용 1” x 0.065” DOM 및 0.5”–12”)
개요
ASTM A513 Type 2 표준에 따라 1010, 1015, 1020, 1026 등급으로 제작되었으며 DOM(Draw Over Mandrel) 마감 처리된 냉간 압연 강철 정밀 튜브를 만나보세요. 널리 사용되는 1" OD x 0.065" WT를 포함하여 0.5"~12" 외경(OD) 및 0.035"~0.5" 벽 두께(WT)의 크기로 제공되는 이 튜브는 탁월한 치수 정확도, 매끄러운 표면 마감 및 뛰어난 기계적 특성을 제공합니다. 자동차 부품, 유압 실린더 및 컨베이어 롤러에 이상적인 당사의 튜브는 산업 전반에 걸쳐 정밀도와 내구성을 제공합니다.
제조공정
당사의 ASTM A513 Type 2 정밀 튜브는 세심한 냉간 압연 및 DOM 공정을 통해 생산되어 높은 품질과 정밀도를 보장합니다.
1. 전기 저항 용접(ERW): 강철 스트립은 냉간 성형 및 용접되어 연속적인 튜브를 생성하여 견고한 모재를 보장합니다.
2. 냉간 압연: 튜브는 치수를 개선하고 표면 품질을 향상시키기 위해 냉간 압연됩니다.
3. 맨드릴 위에 인발(DOM): 튜브는 정확한 치수(예: 1" OD x 0.065" WT), 강화된 강도 및 매끄럽고 이음매 없는 마감을 달성하기 위해 맨드릴 위와 다이를 통해 그려집니다.
4. 열처리: 튜브는 기계적 특성을 최적화하고 균일한 미세 구조를 보장하기 위해 정규화되거나 응력이 완화될 수 있습니다.
5. 표면 마무리: 튜브는 매끄럽고 깨끗한 표면으로 마감 처리되며, 내식성을 위해 종종 기름칠이나 인산염 처리가 이루어집니다.
6. 품질 테스트: 치수 검사, 인장 테스트, 표면 품질 평가를 포함한 엄격한 검사를 통해 ASTM A513 표준을 준수합니다.
DOM 프로세스는 표준 ERW 튜브에 비해 엄격한 공차, 향상된 강도 및 우수한 표면 마감을 갖춘 튜브를 제공하므로 정밀 응용 분야에 이상적입니다.
재료 등급
당사의 정밀 튜브는 1010, 1015, 1020 및 1026 등급으로 제공되며 각 등급은 특정 응용 분야에 맞게 조정되고 다양한 배송 조건에서 제공됩니다.
화학 성분 비교(지정되지 않는 한 최대 %)
| 등급 | 탄소(C) | 망간(Mn) | 인(P) | 유황(S) |
| 1010 | 0.08~0.13 | 0.30~0.60 | 0.040 | 0.050 |
| 1015 | 0.13~0.18 | 0.30~0.60 | 0.040 | 0.050 |
| 1020 | 0.18~0.23 | 0.30~0.60 | 0.040 | 0.050 |
| 1026 | 0.22~0.28 | 0.60~0.90 | 0.040 | 0.050 |
참고: 합금되지 않는 한 ASTM A513 등급에는 일반적으로 실리콘 함량이 지정되지 않습니다.
기계적 특성 비교(DOM 조건)
| 등급 | 인장 강도(N/mm², 최소) | 항복 강도(N/mm², 최소) | 신장률(%, 최소) |
| 1010 | 379 | 310 | 15 |
| 1015 | 414 | 345 | 15 |
| 1020 | 448 | 379 | 12 |
| 1026 | 517 | 448 | 10 |
참고: 기계적 특성은 DOM 조건에 대한 것입니다. 특성은 다른 납품 조건(예: 용접 상태 또는 싱크 드로잉)에 따라 달라질 수 있으며 강도나 연신율도 다를 수 있습니다.
배송 조건
·DOM(Drawn Over Mandrel): 엄격한 공차, 높은 강도 및 매끄러운 마감을 달성하기 위해 맨드릴 위에서 튜브를 냉간 인발하는 ASTM A513 Type 2의 기본 조건입니다. 정밀도와 내구성이 요구되는 자동차 부품, 실린더, 롤러에 이상적입니다.
·용접 그대로(AW): 튜브는 추가 냉간 가공 없이 용접되어 공급되므로 비용은 저렴하지만 DOM에 비해 정밀도와 강도가 떨어집니다. 덜 까다로운 응용 분야에 적합합니다.
·싱크드로운(SD): 튜브는 맨드릴 없이 다이를 통해 냉간 인발되어 향상된 표면 마감과 적당한 강도를 제공하며 DOM보다 덜 엄격한 공차가 필요한 응용 분야에 적합합니다.
·정규화(N): 튜브는 열처리를 통해 미세 구조를 정규화하고 자동차 또는 구조 부품의 굽힘이나 성형과 같은 응용 분야에서 연성과 균일성을 향상시킵니다.
·스트레스 완화(SR): 튜브는 냉간 가공 후 열처리되어 내부 응력을 완화하고 복잡한 제조 공정에서 성형성을 향상시킵니다.
등급 설명
·1010(ASTM A513): 용접성과 성형성이 뛰어난 저탄소강으로 경량 자동차 부품과 컨베이어 롤러 등 일반 기계 가공에 이상적입니다.
·1015(ASTM A513): 1010보다 강도가 약간 높은 저탄소강으로 적당한 강도와 우수한 용접성을 요구하는 자동차 부품 및 실린더에 적합합니다.
·1020(ASTM A513): 가공성과 용접성이 뛰어난 다용도 저탄소강으로 자동차 부품, 유압실린더, 컨베이어 롤러 등에 사용됩니다.
·1026(ASTM A513): 우수한 강도와 인성을 갖춘 고탄소강으로 중부하 작업용 유압 실린더 또는 견고한 컨베이어 롤러와 같은 고응력 응용 분야에 적합합니다.
사양
표준: ASTM A513 유형 2(전기 저항 용접 탄소 및 합금강 기계 튜빙, DOM 마감)
크기 범위:
·외경(OD): 0.5인치 ~ 12인치(12.7mm ~ 304.8mm)(예: 일반적인 크기의 OD 1인치)
·벽두께(WT): 0.035" ~ 0.5"(0.89mm ~ 12.7mm)(예: 일반 크기로 0.065"WT)
·길이: 무작위(1,000~12,000mm) 또는 맞춤형 절단
공차(ASTM A513 Type 2, DOM 기준):
·OD(0.5"~1.0"): ±0.005", (>1.0"~2.0"): ±0.006"; (>2.0"): ±0.010"
·WT: ±10%
·길이: ±3 mm (절단 길이의 경우)
배송 조건:
·DOM(Drawn Over Mandrel): 높은 정밀도와 강도를 위해.
·용접 그대로(AW): 비용 효율적인 애플리케이션용.
·싱크드로운(SD): 적당한 정밀도를 위해.
·정규화(N): 향상된 연성을 위해.
·스트레스 완화(SR): 성형성을 강화합니다.
·표면 상태: 내식성과 제작 용이성을 위해 매끄럽고 깨끗하며 코팅(예: 기름칠 또는 인산염 처리)됩니다.
주요 이점
·높은 정밀도: DOM 공정은 정밀한 자동차 및 기계 부품에 대해 엄격한 공차(예: 1" OD ±0.005", 0.065" WT ±10%)를 보장합니다.
·매끄러운 표면 마감: DOM 마감은 컨베이어 롤러의 마찰을 줄이고 실린더 성능을 향상시킵니다.
·우수한 용접성: 모든 등급의 낮은 탄소 함량은 실린더 및 롤러 어셈블리의 안정적인 용접을 보장합니다.
·다양한 크기 범위: 0.5"~12" OD 및 0.035"~0.5" WT 크기는 소형부터 고강도 응용 분야에 적합합니다.
·유연한 배송 조건: DOM, 용접 상태 또는 표준화된 옵션은 다양한 제조 요구 사항을 충족합니다.
·비용 효율성: 탄소강은 합금강이나 스테인리스강에 비해 저렴한 비용으로 안정적인 성능을 제공합니다.
응용
ASTM A513 유형 2 등급 1010, 1015, 1020 및 1026 정밀 튜브(예: 1” OD x 0.065” WT, DOM)는 다음 용도로 사용됩니다.
·자동차 부품: 스티어링 칼럼, 드라이브 샤프트 및 서스펜션 구성 요소(강도와 정밀도를 위한 1020 또는 1026, DOM).
·유압 및 공압 실린더: 자동차, 농업, 산업 장비의 피스톤용 배럴입니다. 고압 실린더용 1026(CR2); 표준 애플리케이션의 경우 1010 또는 1015(N).
·컨베이어 롤러: 자동차 조립 라인, 물류 또는 자재 취급 시스템의 롤러용 외부 쉘입니다. 경량 롤러의 경우 1010 또는 1015(DOM 또는 CR1); 더 무거운 시스템의 경우 1020 또는 1026.
·기계 제작: 스페이서, 부싱, 기계의 구조적 지지대와 같은 정밀 부품.
·가구 및 디자인: 산업 또는 미적 용도를 위한 관형 프레임(성형성을 위한 1010 또는 1015, SR).
·일반공학: 텔레스코픽 시스템, 롤러 및 정밀 피팅.
품질 보증
모든 1010, 1015, 1020 및 1026 정밀 튜브는 ASTM A513 Type 2 표준을 준수합니다. DIN EN 10204 3.1에 따른 테스트 인증서가 제공되어 화학적 조성, 기계적 특성 및 치수 정확도를 검증합니다. 와전류 테스트, 인장 테스트, 표면 검사 등의 추가 테스트를 통해 신뢰성과 성능을 보장합니다.
왜 우리의 정밀 튜브를 선택합니까?
·맞춤형 솔루션: 프로젝트 요구 사항을 충족하는 맞춤형 크기(OD 0.5인치~12인치, WT 0.035인치~0.5인치) 및 납품 조건(DOM, 용접 상태, 정규화).
·글로벌 표준 준수: 일관된 품질을 위해 ASTM A513 Type 2에 따라 제조되었습니다.
·신뢰할 수 있는 공급망: 표준 크기(예: 1” OD x 0.065” WT)로 재고가 있으며 특정 용도에 맞게 맞춤화할 수 있습니다.
·전문가 지원: 우리 팀은 자동차 부품, 실린더 또는 롤러에 대한 이상적인 등급, 크기 및 배송 조건을 선택하기 위한 기술 지침을 제공합니다.
자세한 내용을 알아보거나 견적을 요청하려면 hongli-jy@126.com으로 문의하거나 hltube.com을 방문하세요. 고품질 ASTM A513 Type 2 냉간 압연 강철 정밀 튜브로 프로젝트의 수준을 높이세요.
