구동축 튜브의 단일 응력 파손은 고속도로에서 치명적인 고장을 일으킬 수 있습니다. 충격 흡수 장치, 서스펜션 암 또는 섀시 레일 내부의 강철 튜브는 단순한 금속 조각이 아닙니다. 이는 잘못된 등급 선택으로 구성품 수명이 50% 이상 단축될 수 있는 구조적 요소입니다. 재료 선택 오류는 섀시 관련 피로 파손의 거의 15%에 영향을 미칩니다. , Tier 1 품질 검토에서 볼 수 있는 고장 분석 데이터에 따름. 자동차 부품용 튜브를 지정할 때 공차가 미크론 단위로 측정되고 서비스 수명이 수십만 마일로 측정되는 환경에서 인장 강도, 용접성, 내식성 및 비용의 균형을 맞추게 됩니다.
현대 차량 플랫폼에서는 이러한 균형이 더욱 엄격해집니다. 전기화는 배터리 질량을 증가시켜 서스펜션과 섀시 튜브의 비틀림 부하를 증가시킵니다. 경량화 목표는 동일하거나 더 높은 피로 저항성을 지닌 더 얇은 벽을 요구합니다. 전통적인 경험 법칙 선택은 더 이상 작동하지 않습니다. 강철 차체 세단에서 적절하게 작동하는 범용 ERW 튜브는 부하 스펙트럼이 바뀌었기 때문에 EV 크로스오버에서는 조기에 고장날 수 있습니다. 제조 공정, 재료 등급 및 표면 마감 사이의 상호 작용을 이해하면 현장 고장 통계에서 신뢰할 수 있고 수명이 긴 튜브를 분리할 수 있습니다.
이 기사에서는 일반적인 카탈로그 설명을 넘어갑니다. 심리스, DOM, ERW 및 정밀 냉간 인발 튜브를 나란히 비교한 다음 각 유형을 실제 자동차 하위 시스템(구동계, 서스펜션, 제동 및 내부 구조)에 연결합니다. 또한 표면 거칠기 효과, 재료 등급 선택 테이블, 인증 요구 사항 및 배치 크기 경제성을 설명하는 반복 가능한 결정 프레임워크에 대한 정량적 데이터도 찾을 수 있습니다.
4개의 튜브 제조 제품군이 자동차 애플리케이션을 지배하고 있습니다. 차이점은 튜브 벽이 형성되는 방식과 적용되는 후처리 단계에 있으며, 이러한 차이점은 기계적 균일성, 용접 무결성 및 치수 정확성을 직접적으로 제어합니다.
| 튜브형 | 핵심 프로세스 | 일반적인 OD 공차 | 용접심 | 상대 비용 | 일반적인 자동차 사용 |
|---|---|---|---|---|---|
| 심리스(열간 마감 또는 냉간 인발) | 피어싱된 빌렛, 용접 없음 | ±0.5% — ±1% OD | 없음 | 최고 | 유압 실린더, 고압 연료 레일, 롤 케이지 멤버 |
| DOM(맨드릴 위에 그려짐) | 맨드릴 위에 냉간 인발된 ERW 쉘 | ±0.1mm(통상) | 거의 눈에 띄지 않으며 입자가 정제됨 | 중간 - 높음 | 구동축, 스티어링 칼럼, 충격 흡수 장치 본체 |
| ERW(전기 저항 용접) | 스트립 형성 및 용접, 용접 그대로 또는 어닐링 | ±0.2~0.5mm | 눈에 보이고 열 영향 구역에 남아 있음 | 최저 | 시트 프레임, 크로스카 빔, 배기 행거 |
| 정밀 냉간 인발(CDW/CDS) | 엄격한 치수에 맞게 냉간 인발된 용접 또는 이음매 없는 쉘 | H8–H9(ID), ±0.05mm 가능 | 그린 후 최소화됨 | 중간 | 완충기 로드, 부싱 슬리브, 변속기 부품 |
드라이브라인 구성 요소의 경우 DOM 튜브는 비용과 성능 간의 격차를 해소합니다. 에이 구동축 적용을 위한 냉간 인발 용접 튜브 일반적으로 ±0.1mm의 벽 두께 공차를 유지하며 이는 잔류 불균형에 직접적인 영향을 미칩니다. 편심 0.1mm마다 1.5미터 샤프트에서 동적 불균형이 15~20g·cm 증가할 수 있습니다. 이것이 바로 OEM이 원자재 비용이 20~30% 더 높은 경우에도 프로펠러 샤프트에 일반 ERW 대신 DOM을 지정하는 이유입니다.
심리스 튜브는 유압 및 안전이 중요한 회로에서 지배적입니다. 웰드라인이 없기 때문에 고주기 압력 피로에서 가장 약한 링크가 제거됩니다. 그러나 이음새가 없다고 자동으로 더 좋은 것은 아닙니다. 많은 최신 DOM 등급은 용접 영역이 적절하게 열처리되고 인발될 때 비슷한 파열 강도를 달성합니다. 매우 매끄러운 ID(Ra 0.4 µm 이상)와 함께 제공되는 정밀 냉간 인발 튜브는 씰 수명이 원시 후프 강도보다 더 중요한 모노튜브 충격 흡수 장치 및 유압 카트리지 실린더에 대한 기본 선택입니다.
철강 화학이 기준을 설정하지만 실제 기계도 열처리에 따라 달라집니다. 동일한 E355 재종은 압연 상태, 정규화 또는 냉간 가공 상태로 공급되는지 여부에 따라 150MPa의 항복 강도 변동을 나타낼 수 있습니다. 아래 표에는 대부분의 공급업체가 가공 또는 성형 부품에 대해 제공하는 납품 조건에서 대표적인 특성을 지닌 가장 일반적인 자동차 튜브 등급이 나열되어 있습니다.
| 등급 | 표준 참조 | 항복 강도(MPa) 최소 | 인장 강도(MPa) 최소 | 경도(HRB/HB) | 일반적인 자동차 용도 |
|---|---|---|---|---|---|
| 1020 / 1026 | ASTM A513 유형 5(DOM) | 350 – 480 | 450 – 580 | 70 – 85HRB | 구동축 튜브, 스티어링 샤프트 재킷, 부싱 |
| 4130(Cr-Mo) | ASTM A519 | 520 – 690 | 670 – 850 | 90 – 100HRB | 모터스포츠 롤 케이지, 서스펜션 링크, 고하중 섀시 멤버 |
| E355 | EN 10305-1 / EN 10305-2 | 355(N) / 520(C) | 490 – 650 | 150 – 200HB | 유압 실린더 배럴, 피스톤 로드, 구조용 튜브 |
| 27SiMn | GB/T 17396(중국) / 27MnSi와 유사 | 835 (QT) | 980 | 28~35HRC | 견고한 유압 실린더, 텔레스코픽 포크 튜브 |
| ST52 / S355 | DIN 2391 / EN 10305 | 355 – 520 | 490 – 630 | 150 – 190HB | 섀시 서브프레임, 액슬 튜브 |
1026 DOM 튜브는 회전 구동축에 대해 최고의 피로 수명 대 비용 비율을 제공합니다. 4130은 용접 후 열처리가 이미 제조 계획의 일부인 무게에 민감한 성능 플랫폼용으로 예약되어 있습니다. E355와 ST52는 예측 가능하게 용접되고 과도한 스프링백 없이 엄격한 공차로 끌어당길 수 있기 때문에 유럽 서스펜션 설계를 지배합니다. 고강도 27SiMn 등급은 담금질 및 템퍼링 조건이 800MPa 이상의 항복 강도를 제공하는 중형 이동 기계 및 상업용 차량에 주로 사용됩니다. 그러나 열 영향을 받는 부분이 연화되는 것을 방지하려면 세심한 용접 절차 제어가 필요합니다.
표면 처리는 미용적인 선택이 아닙니다. 충격 흡수 튜브의 경우 인산아연 코팅과 전기전자 전기 코팅의 차이는 염수 분무 저항이 480시간 대 1,000시간 이상일 수 있다는 것입니다. 튜브 내부의 표면 거칠기는 씰 마모를 직접적으로 좌우합니다. 내부 표면 거칠기(Ra)를 1.6μm에서 0.4μm로 줄이는 것이 내구성 테스트에서 다음과 같이 나타났습니다. 유압 씰 수명을 2배 이상 연장 .
| 치료 | 염수 분무(ASTM B117) 시간에 붉은 녹이 발생함 | 접착력(크로스컷) ISO 2409 | 일반적인 응용 | 프로세스 노트 |
|---|---|---|---|---|
| 아연 인산염 오일 | 72 – 150 | 해당 없음 | 내부 저장 장치 보호, 가공된 표면 | 좋은 가공성; 최소한의 치수 변화 |
| 아연 인산염 전기영동 E-코트 | 800 – 1,200 | 등급 0 – 1 | 노출된 서스펜션 튜브, 차체 하부 구조 | 균일한 필름 두께(15~25μm); 경화 오븐이 필요합니다 |
| 경질 크롬 도금(OD) | 500(기본 재료에 따라 다름) | 해당 없음 | 피스톤 로드, 충격 흡수 장치 외부 튜브 | Ra 0.2–0.4 µm까지 후연삭; 베이킹으로 제어되는 수소 취성 위험 |
| 연질화(멜로나이트/테니퍼) | 400 – 600 (오일씰 추가) | 우수한 복합층 접착력 | 고주기 완충기 로드, 스티어링 샤프트 튜브 | 최소한의 차원 성장; 코어 경도 유지 |
모노튜브 충격 흡수 장치 응용 분야의 경우 가장 좋은 방법은 내부 거칠기가 제어된 충격 흡수 실린더 튜브 — 일반적으로 최대 Ra 0.4 µm — 외부 표면에 전기전자 코팅이 결합되어 있습니다. 전자 코팅은 분말 코팅보다 훨씬 뛰어난 스톤 칩 저항성을 제공하며, 부드러운 ID는 제품 수명 동안 피스톤 씰 마찰을 낮고 일관되게 유지합니다. 노출된 코일오버 본체와 같이 미적 외관이 중요한 영역에서는 경질 크롬 도금이 기준으로 남아 있지만 고품질 e-코팅에 비해 튜브 비용이 약 25~35% 추가됩니다.
구조화된 의사결정 흐름은 추측을 제거합니다. 다음 5단계 순서는 수십 개의 생산 부품 승인 및 공급업체 자격 프로그램을 통해 개선되었습니다.
이 순서는 가장 일반적인 실수를 방지합니다. 부품의 응력 상태를 이해하기 전에 재료 등급에 대한 대화를 시작하는 것입니다. 항상 기능과 하중으로 시작한 다음 데이터를 통해 올바른 튜브 유형을 선택하십시오.
자동차 부품 생산에 사용되는 튜브의 총 비용이 미터당 가격인 경우는 거의 없습니다. 절단, 마무리 마무리, 공급 조건이 잘못되어 배치를 거부하는 비용이 원자재 비용보다 더 큰 경우가 많습니다. 아래 표에서는 표준 스톡 튜브와 특정 OD/ID/벽 조합 및 표면 사양에 맞는 맞춤형 튜브를 비교합니다.
| 요인 | 표준 스톡 튜브 | 맞춤형 튜브 |
|---|---|---|
| 툴링 비용 | 없음 (off‑the‑shelf) | 주문에 따라 분할 상환되는 다이 세트(일반적으로 일회성 $1,500~$3,000) |
| 재료 수율(길이에 맞게 절단) | 85~92% | 95~98%(정확한 길이로 제작) |
| 리드 타임(시제품 로트, <500개) | 1~2주(재고가 있는 경우) | 3~5주 |
| 리드타임(생산, >5,000개) | 4~6주 | 8~10주(밀 일정에 따라 다름) |
| 최소 주문 수량 | 종종 단일 길이(3~6m) | 일반적으로 치수당 500~1,000kg |
| ID 표면 마감 제어 | 그려진 상태 또는 용접된 상태 | 필요한 경우 Ra 0.4 µm 이상으로 제어됨 |
소량 프로토타입 제작에서는 단가보다 유연성이 더 중요합니다. 몇몇 전문 공장에서는 정밀 냉간 인발 튜브에 대해 200~300kg 정도의 낮은 주문도 받아들여 Tier 2 공급업체가 대량 툴링을 시작하기 전에 설계를 검증할 수 있는 실행 가능한 경로를 제공합니다. 이러한 경우 리드 타임 패널티는 미미하며(추가로 1주일 정도), 생산 목적의 표면 마감 및 공차를 테스트하여 얻을 수 있는 엔지니어링 이점은 엄청납니다.
올바른 인증이 없으면 OEM 조달 포털에서 튜브 공급업체가 문을 통과할 수 없습니다. 생산 부품의 기준은 ISO 9001에 자동차 관련 요구 사항을 추가하는 IATF 16949입니다. ISO 9001만 보유한 공급업체는 애프터마켓 또는 서비스 부품에 대해서는 여전히 허용될 수 있지만 직접 OEM Tier-1 배송에는 허용되지 않습니다.
인증을 잃거나 규정 준수 프로세스를 유지하지 못하는 것은 서류 작업으로 인해 불편을 겪는 일이 아닙니다. 이는 배송을 중단하고 해당 부품 번호에 대한 전체 공급망을 동결시키는 봉쇄 조치로 이어질 수 있습니다. 실제 IATF 16949 인증서와 적시 PPAP 제출 기록을 갖춘 튜브 공급업체를 선택하는 것은 조달 형식이 아닌 위험 완화 결정입니다.
모든 자동차 튜브 결정은 재료 과학, 공정 능력 및 공급망 수학의 교차점에 있습니다. 올바른 선택은 결코 단일 등급이나 공정이 아닙니다. 실행 가능한 총 비용 범위 내에서 필요한 피로 수명, 치수 일관성 및 내식성을 제공하는 조합입니다. 심리스 튜브는 안전이 중요한 회로에 최대의 무결성을 제공합니다. DOM 튜브는 회전 부품과 구조 부품에 최상의 균형을 제공합니다. ERW는 스트레스를 받지 않는 형성된 애플리케이션의 주력으로 남아 있습니다.
가장 성공적인 엔지니어링 팀은 단순히 "자동차 부품용 튜브"에 대한 견적을 요청하지 않습니다. 그들은 명확한 로드 케이스, 타겟 표면 마감, 프로그램에서 요구하는 인증 경로에 대한 이해를 갖고 테이블에 옵니다. 새로운 설계를 평가하거나 기존 부품을 리소싱하는 경우 위의 5단계 선택 프레임워크부터 시작하세요. 그런 다음 전체 압연 테스트 인증서, 용접 자격을 위한 샘플 스풀, PPAP 지원 기능 데이터가 포함된 기술 데이터 패키지를 찾으세요. 이러한 요소는 신뢰할 수 있는 공급망과 공급업체 설문지를 구분하는 요소입니다.

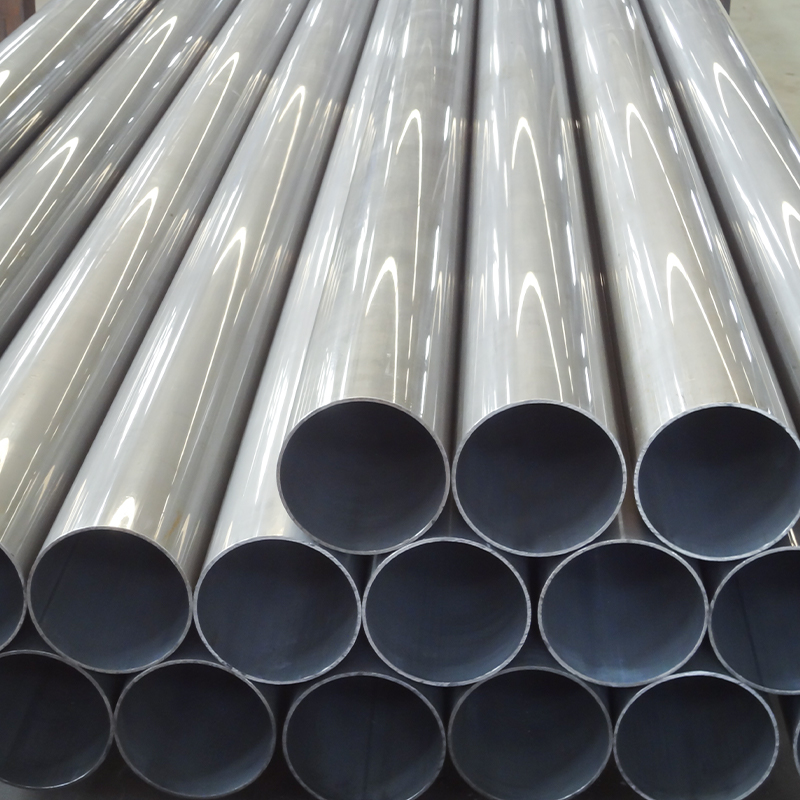

냉간 인발 용접 강철 튜브(CDW) – DIN 2393 | ASTM A513(ST37-2, ST52-3) 유압, 자동차 및 산업 응용...

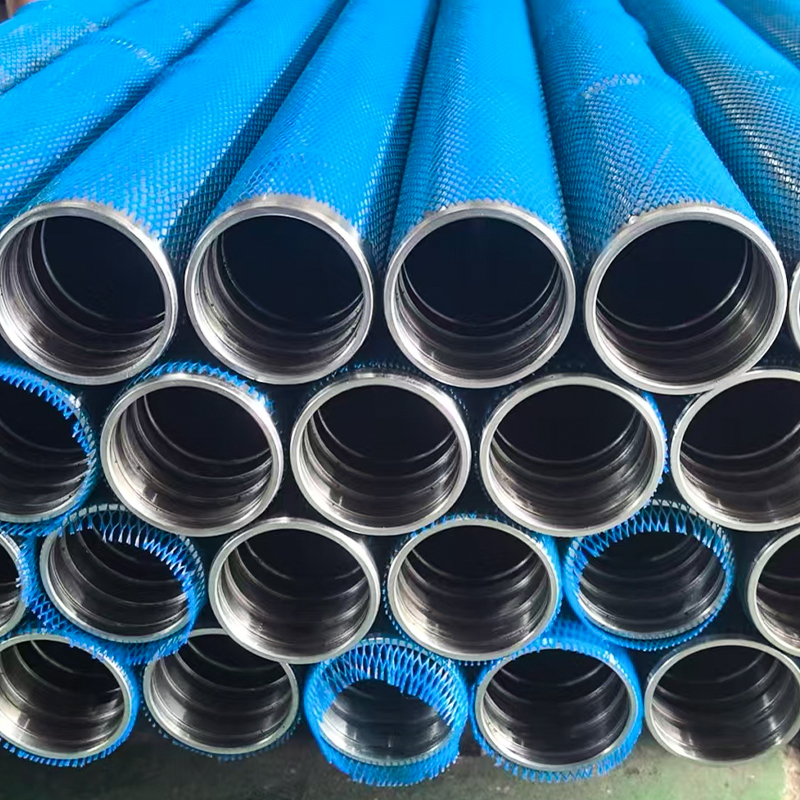

당사의 피스톤 로드는 고강도 강철(45# / 4130)로 정밀하게 제조되었으며 유도 경화 후 경질 크롬 도금을 거쳐 다음과 같은 기능을 제...

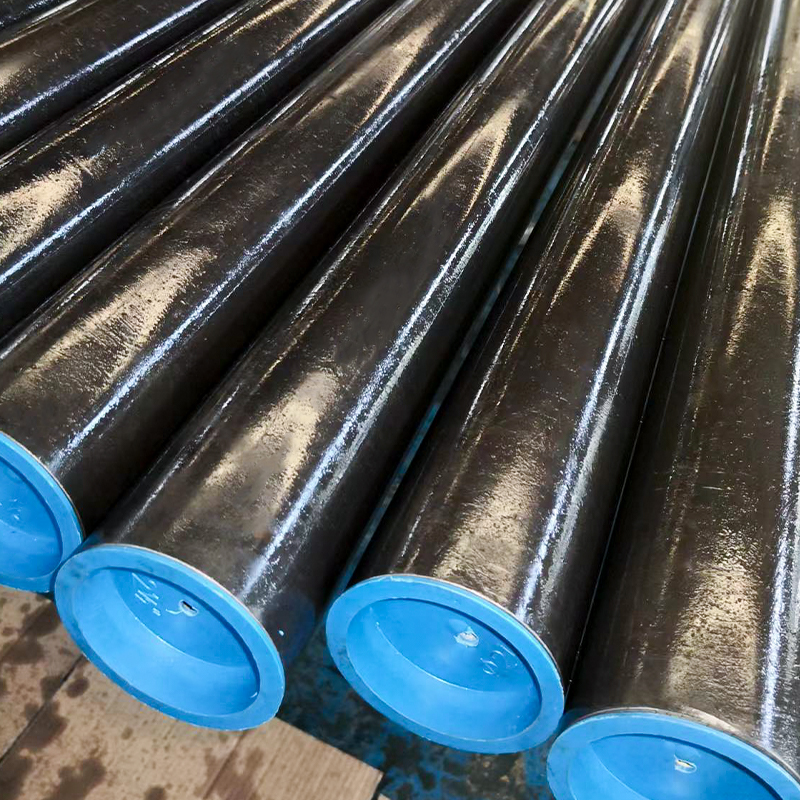

당사의 유압 실린더 튜브는 EN 10305-1 E355에 따라 냉간 인발 이음매 없는 강철로 제작됩니다. 정밀 호닝 또는 SRB(수퍼피니싱...

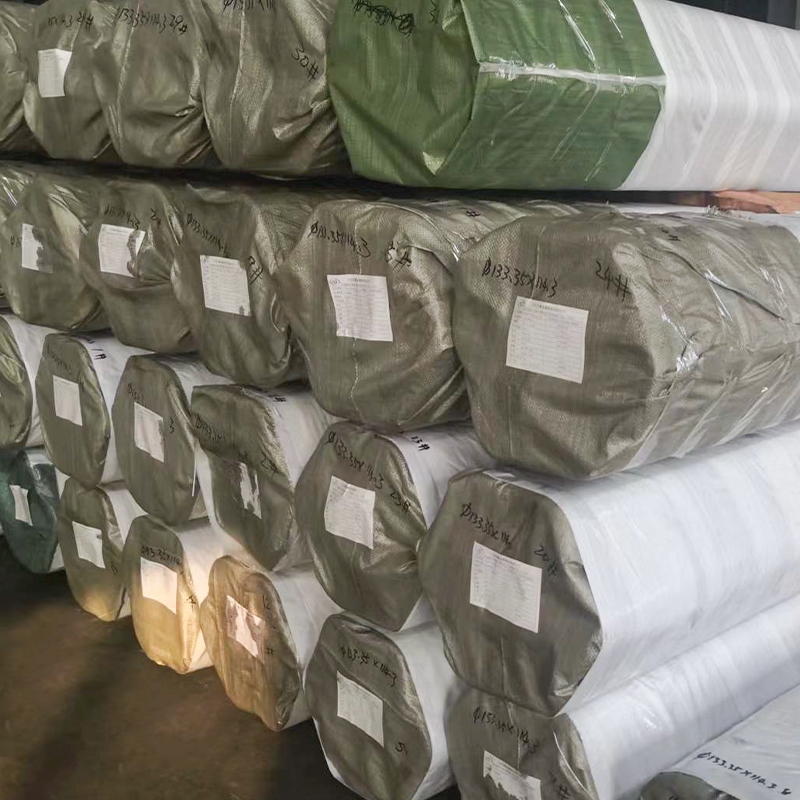

당사의 유압 실린더 튜브(CDW)는 EN 10305-2 E355에 따라 생산되며, 정확도, 표면 마감 및 기계적 특성을 개선하기 위해 더욱...

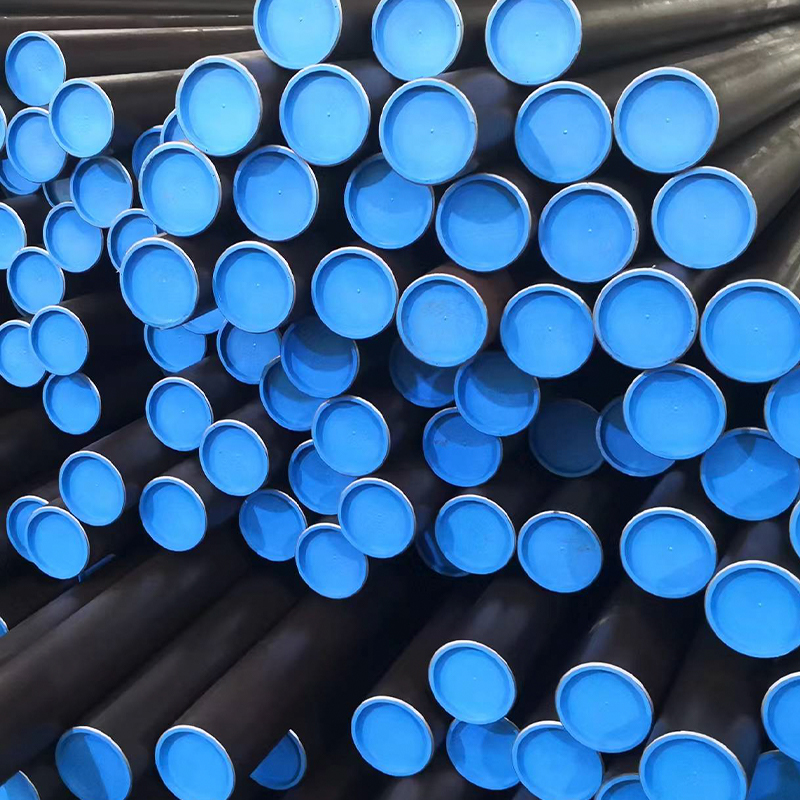

ASTM A519 유압 실린더 튜브는 냉간 인발 이음매 없는(CDS) 강관을 사용하여 정밀하게 제조되어 우수한 기계적 강도, 치수 정확도 ...
