연마 및 SRB 튜브 - EN 10305-1 E355 H8 Ra0.4, 유압 실린더 배럴용 미러 ID 마감

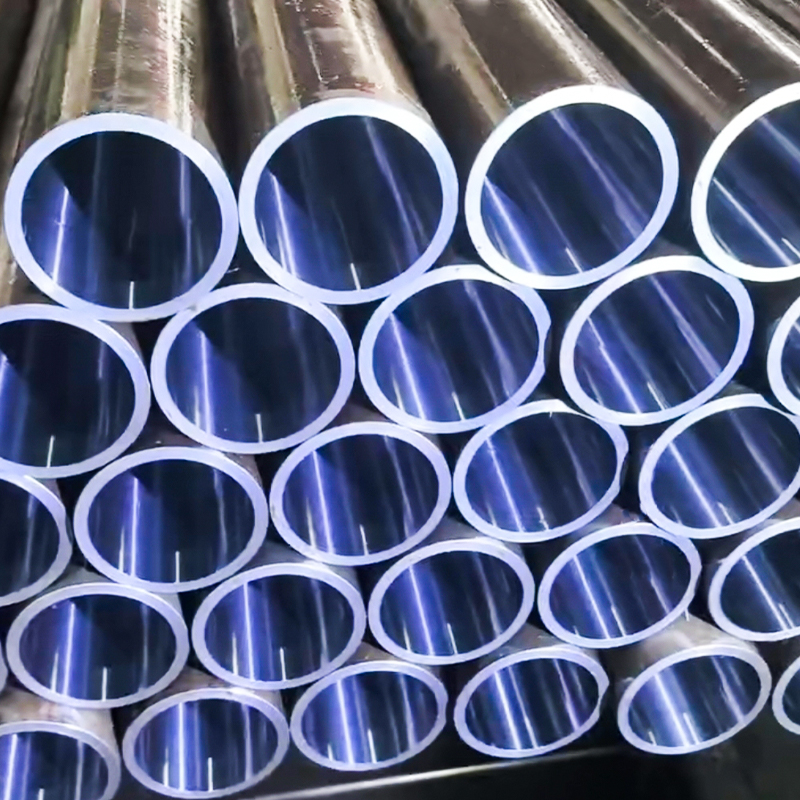

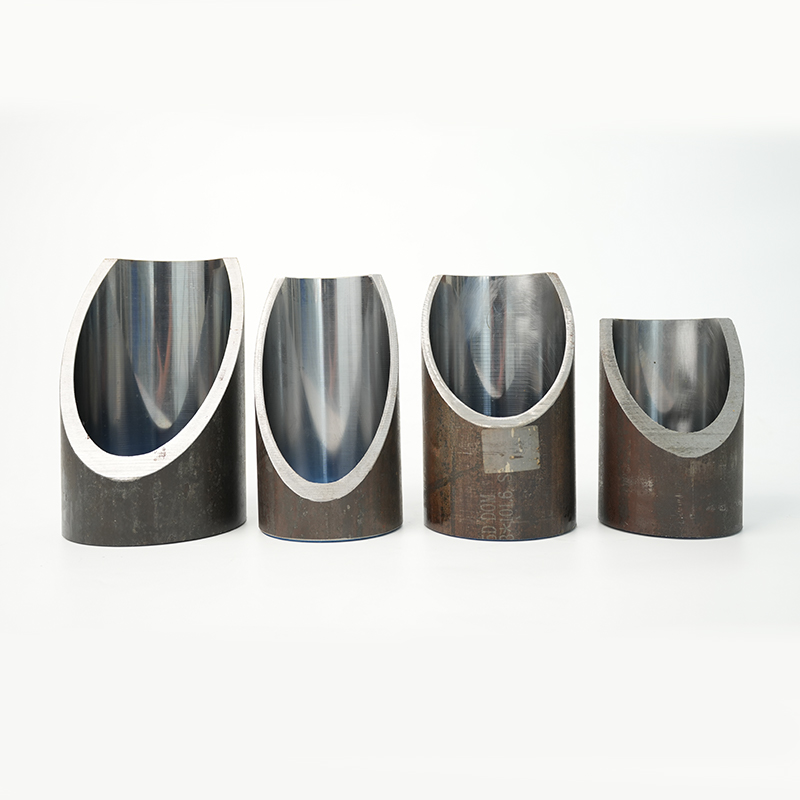

당사의 SRB(호닝 및 스카이브 및 롤러 버니시드) 튜브는 EN 10305-1 E355 냉간 인발 이음매 없는 강철 튜브로 제조되고 정밀 가공되어 탁월한 표면 평활도(Ra ≤ 0.4μm) 및 엄격한 공차(H8)를 달성합니다. 거울과 같은 내부 보어 마감 처리된 이 튜브는 낮은 마찰, 긴 씰 수명 및 높은 내마모성이 필수적인 유압 실린더 배럴로 사용하도록 특별히 설계되었습니다.

일반적인 철강 등급

· EN 10305-1 E355(표준)
· ST52.3(DIN 상당)
· 20MnV6 (가공용 대체 재종)
· ASTM A519 1020 / 1026(선택 사항)

일반적인 크기(OD × WT × ID)

·Ø40mm × 5mm (ID Ø30mm)
·Ø63.5mm × 6mm(ID Ø51.5mm)
·Ø90mm × 8mm (ID Ø74mm)
·Ø100mm × 10mm (ID Ø80mm)
·Ø125mm × 12.5mm(ID Ø100mm)
·Ø150mm × 15mm (ID Ø120mm)
요청 시 영국식 크기(인치 기준)도 제공됩니다.

기술 사양

·표준: EN 10305-1, ISO H8 공차
·조건: 냉간 압연 연마 또는 SRB
·보어 공차: H8(또는 요청 시 더 엄격하게)
·표면 거칠기: Ra ≤ 0.4μm(연마) / Ra ≤ 0.2μm(SRB)
·진직도: ≤ 0.3mm/m
·진원도: ≤ 0.03mm

제조공정

1. 냉간 인발 이음매 없는 튜브(E355) 생산
2. 열처리(정형화/응력 완화)
3. 황삭 보링(필요한 경우)
4. 호닝 → Ra ≤ 0.4μm에 대해 제어된 연마 마감 처리
5. 스카이빙 및 롤러 버니싱(대안 옵션) → 미러 ID 마감 Ra ≤ 0.2 μm
6. 최종검사 → 진원도, 직진도, 공차, 거칠기 검사

주요 기능 및 이점

·즉시 조립 가능한 실린더 배럴 → 가공시간 절약
·매우 부드러운 보어 마감 → 씰 및 피스톤 수명 연장
·우수한 치수 정밀도(H8) → 유압 실린더에 이상적
·연마 마감과 SRB 마감 모두 사용 가능
·마모 최소화로 유지관리 비용 절감

응용

·유압 실린더 배럴(건설기계, 농기계)
·공압실린더
·중형 리프팅 시스템
·프레스 기계 및 산업용 유압장치
