EN 10305-2 정밀 용접 드라이브 샤프트 튜브 – E355, E235, E420, E275(Ø60 x 3.5mm 및 50–219mm)
EN 10305-2 정밀 용접 드라이브 샤프트 튜브 – E355, E235, E420, E275(Ø60 x 3.5mm 및 50–219mm)
개요
E355, E235, E420 및 E275 등급의 EN 10305-2 정밀 용접 드라이브 샤프트 튜빙을 사용하여 프로젝트를 발전시키세요. 견고한 Ø60 x 3.5mm(2.362 x 0.138인치)를 포함하여 Ø50~219mm(1.969~8.622인치) 외경(OD) 및 1~5mm(0.039~0.197인치) 벽 두께(WT)의 크기로 제공되는 이 고강도 용접 튜브는 자동차 및 산업용 동력 전달에 탁월한 성능을 제공합니다. 효율적인 토크 전달을 위해 설계된 이 제품은 실린더와 롤러의 2차 사용을 최소화하면서 자동차, 트럭 및 중장비용 구동축의 내구성을 보장합니다.
왜 당사의 드라이브 샤프트 튜빙을 선택해야 합니까?
·고강도 성능: E355, E235, E420 및 E275 등급은 최대 470 N/mm²의 항복 강도를 제공하며 자동차 드라이브 샤프트 튜빙 및 산업용 동력 전달에 이상적입니다.
·정밀 공차: 엄격한 공차(예: Ø60mm/2.362인치 OD ±0.15%, 3.5mm/0.138인치 WT ±10%)로 드라이브 샤프트 어셈블리에 원활하게 통합됩니다.
·우수한 피로 저항: 냉간 압연 용접(CDW) 공정은 내구성을 강화하고 높은 토크 환경에서 마모를 최소화합니다.
·매끄러운 표면 마감: 깨끗하고 균일한 표면은 마찰을 줄여 드라이브 샤프트 성능과 수명을 향상시킵니다.
·글로벌 표준 크기: Ø60 x 3.5mm(2.362 x 0.138인치) 및 Ø180 x 3mm(7.087 x 0.118인치)와 같은 일반적인 크기(Ø50~219mm 이내)는 자동차 및 산업 요구 사항을 충족합니다.
·비용 효율적인 신뢰성: 고품질 탄소강은 경쟁력 있는 비용으로 최고의 성능을 제공합니다.
제조공정
당사의 EN 10305-2 정밀 용접 드라이브 샤프트 튜빙은 탁월함을 위해 제작되었습니다.
1. 냉간 인발 용접(CDW): 강철 스트립은 정밀한 치수(예: Ø60 x 3.5mm/2.362 x 0.138인치)를 달성하기 위해 용접 및 냉간 인발되어 정밀 용접 튜빙의 강도와 표면 품질을 향상시킵니다.
2. 열처리: 정규화(N) 또는 냉간 압연(C, LC) 조건은 토크 전달을 위한 기계적 특성을 최적화합니다.
3. 표면 마무리: 기름칠이나 인산염 처리가 잦은 부드럽고 깨끗한 표면은 내식성과 조립 용이성을 보장합니다.
4. 품질 테스트: 치수 검사, 인장 테스트 및 비파괴 테스트(예: 와전류)를 통해 EN 10305-2 표준 준수를 보장합니다.
이 프로세스는 드라이브 샤프트 용도에 최적화된 고강도 용접 튜빙을 제공합니다.
재료 등급
당사의 드라이브 샤프트 튜브는 E355, E235, E420 및 E275 등급으로 제공되며 각각 동력 전달에 적합합니다.
화학 성분 비교(지정되지 않는 한 최대 %)
| 등급 | 탄소(C) | 실리콘(Si) | 망간(Mn) | 인(P) | 유황(S) |
| E235 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 |
| E420 | 0.16~0.22 | 0.50 | 1.70 | 0.025 | 0.020 |
참고: E420은 합금 원소(예: Nb, V, Ti)를 총 0.12%까지 포함할 수 있습니다.
기계적 성질 비교(냉간인발, C)
| 등급 | 항복 강도(N/mm², 최소) | 인장강도(N/mm²) | 신장률(%, 최소) |
| E235 | 235 | 340~480 | 25 |
| E275 | 275 | 410~550 | 23 |
| E355 | 355 | 490~630 | 22 |
| E420 | 420 | 520~670 | 19 |
참고: 특성은 냉간 압연(C) 상태이며 드라이브 샤프트에 이상적입니다. 다른 조건(예: N, LC)은 강도나 연성이 다릅니다.
배송 조건
·냉간 압연(C): 최고의 강도와 정밀도로 자동차 구동축 튜브(예: Ø60 x 3.5mm)에 이상적입니다.
·냉간 압연 및 응력 완화(LC): 추가 가공이 필요한 드라이브 샤프트 부품의 성형성이 향상되었습니다.
·정규화(N): 균일한 특성을 위해 열처리되었으며 표준 드라이브 샤프트에 적합합니다.
·용접 그대로(W): 덜 까다로운 드라이브 샤프트를 위한 비용 효율적인 옵션입니다.
등급 설명
·E235: 용접성이 뛰어난 저탄소강으로 경차의 비용 효율적인 구동 샤프트에 이상적입니다.
·E275: 강도와 성형성이 균형을 이루어 자동차 응용 분야의 중간 부하 드라이브 샤프트에 적합합니다.
·E355 : 자동차, 트럭의 구동축에 더 높은 강도를 부여하여 내피로성이 뛰어납니다.
·E420: 인성이 강화된 고강도 강철로 산업 기계의 중부하 구동 샤프트에 이상적입니다.
사양
표준: EN 10305-2(냉간 인발 용접 정밀 강철 튜브)
크기 범위:
·외경(OD): Ø50~219mm(1.969~8.622인치)
·벽 두께(WT): 1~5mm(0.039~0.197인치)
·길이: 임의(1,000~12,000mm / 3.3~40피트) 또는 맞춤 절단
드라이브 샤프트의 일반적인 크기(OD x WT, 미터법):
· Ø60 x 3.5mm(2.362 x 0.138인치, 중형 자동차 구동축)
· Ø76 x 3mm(2.992 x 0.118인치, 자동차 및 경공업 구동축)
· Ø89 x 4mm(3.504 x 0.157인치, 대형 차량 구동축)
· Ø114 x 4.5mm(4.488 x 0.177인치, 산업 기계 구동 샤프트)
· Ø168 x 5mm(6.614 x 0.197인치, 고토크 산업용 애플리케이션)
· Ø180 x 3mm(7.087 x 0.118인치, 중부하 작업용 산업용 및 상업용 차량 구동축)
공차(EN 10305-2에 따름):
·OD(≤80mm): ±0.15%; (>80~219mm): ±0.20%
·WT: ±10%
·길이: 절단 길이의 경우 ±3 mm
·납품 조건: 냉간 인발(C), 냉간 인발 및 응력 완화(LC), 정규화(N), 용접 그대로(W)
·표면 상태: 내식성과 조립 용이성을 위해 매끄럽고 깨끗하며 코팅(기름칠/인산염 처리)되어 있습니다.
응용
EN 10305-2 E355, E235, E420 및 E275 정밀 튜브(예: Ø60 x 3.5mm/2.362 x 0.138인치)는 다음을 위해 설계되었습니다.

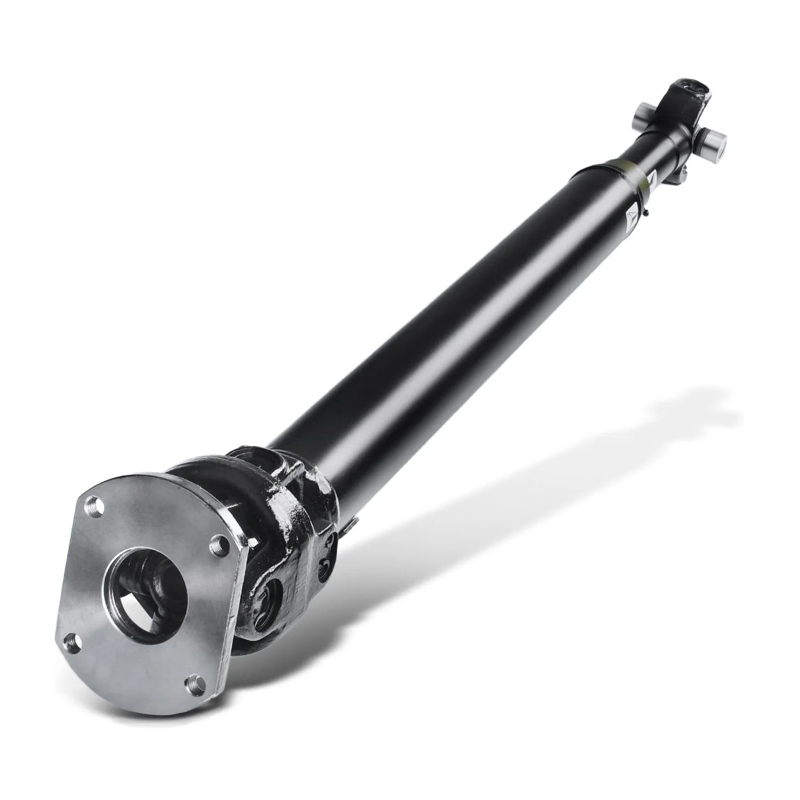

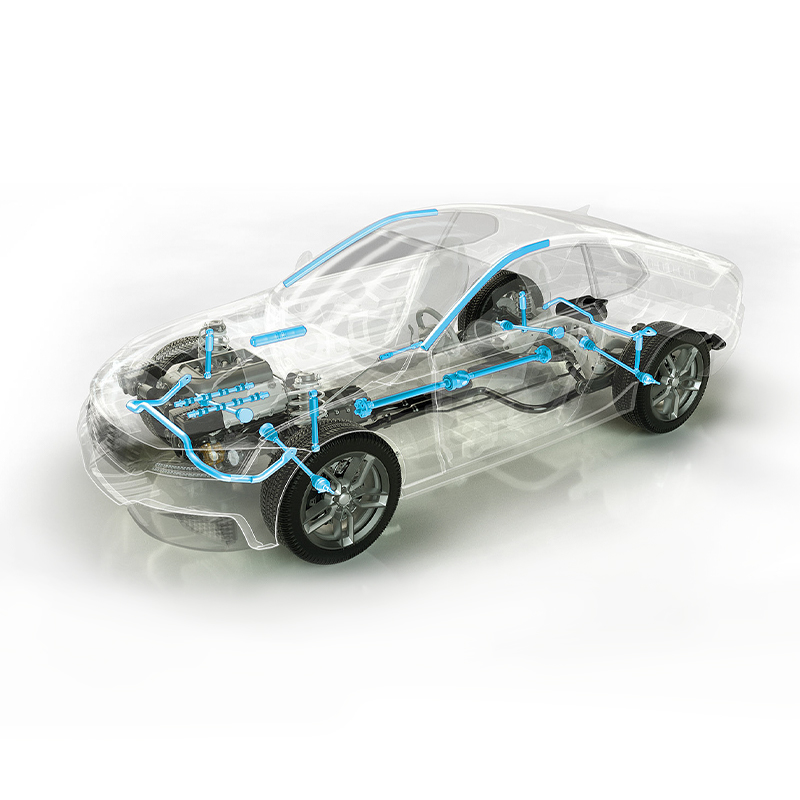

구동축: 자동차(Ø60 x 3.5mm, Ø89 x 4mm의 자동차, 트럭) 및 산업용(Ø114 x 4.5mm, Ø180 x 3mm의 기계류) 구동축용 고성능 튜빙. E355 및 E420 등급은 자동차 OEM용 정밀 튜빙을 위한 강력한 토크 전달을 보장합니다. E235 및 E275는 경량 애플리케이션에 적합합니다.
보조 응용 프로그램(제한된 사용):
·유압/공압 실린더(고압용 E355, E420, 표준용 E235, E275).
·컨베이어 롤러(표준형 E235, E275, 대형용 E355).
·자동차 부품(E355, E420).
품질 보증
모든 E355, E235, E420 및 E275 튜브는 EN 10305-2 표준을 준수합니다. DIN EN 10204 3.1에 따른 테스트 인증서는 화학적 조성, 기계적 특성 및 치수 정확도를 검증합니다. 와전류 테스트, 평탄화 테스트 및 표면 검사는 산업용 전력 전송 튜빙의 최고 성능을 보장합니다.
프로젝트를 발전시키세요
·드라이브 샤프트에 맞게 맞춤화됨: Ø60 x 3.5mm(2.362 x 0.138인치) 및 Ø180 x 3mm(7.087 x 0.118인치)와 같은 일반적인 크기는 냉간 인발 조건에서 동력 전달 성능을 최적화합니다.
·글로벌 표준 준수: EN 10305-2는 전 세계 시장의 신뢰성과 품질을 보장합니다.
·유연한 공급: 귀하의 드라이브 샤프트 요구에 맞는 표준 크기와 맞춤형 옵션이 갖춰져 있습니다.
·전문가의 안내: 우리 팀은 최대 효율성을 위해 완벽한 등급과 크기를 선택할 수 있도록 도와드립니다.
EN 10305-2 정밀 용접 튜빙으로 드라이브 샤프트 성능을 향상시키려면 지금 주문하십시오. hongli-jy@126.com으로 견적을 요청하거나 hltube.com을 방문하여 당사의 정밀 튜빙 전체 제품군을 살펴보세요!

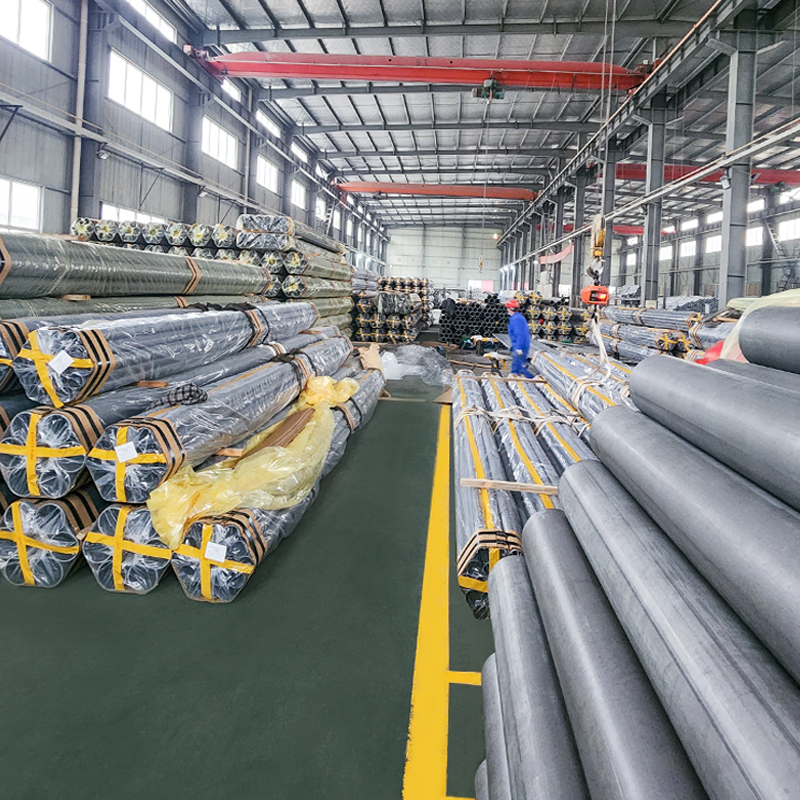

Suao는 고정밀 냉간인장 강관, 유압관 및 기계 구조용관을 전문으로 제조하는 업체로, 연구개발, 생산, 검사 및 글로벌 판매를 통합합니다. 36,000제곱미터 이상의 두 개 주요 생산 시설을 운영하며, 200명 이상의 직원과 연간 50,000톤 이상의 생산량으로 전 세계 주요 산업 시장의 고객에게 공급합니다. 공급업체 EN 10305-2 정밀 용접 드라이브 샤프트 튜브 – E355, E235, E420, E275(Ø60 x 3.5mm 및 50–219mm)로서, 당사의 통합 제조 역량은 냉간인장, 열처리, 교정, 마무리, 절단, 모따기 및 표면 처리를 포함합니다. 이러한 공정은 비파괴 검사, 화학 분석 및 온라인 치수 모니터링을 위한 첨단 장비로 뒷받침되어 모든 튜브가 엄격한 품질 기준을 충족하도록 보장합니다. 당사는 자동화 및 스마트 제조 시스템에 지속적으로 투자하여 유연한 다품종 소량 생산을 가능하게 합니다. 맞춤형 EN 10305-2 정밀 용접 드라이브 샤프트 튜브 – E355, E235, E420, E275(Ø60 x 3.5mm 및 50–219mm). 당사 제품은 건설 기계, 유압 시스템, 자동차 부품, 풍력 에너지, 조선, 철도 및 석유 가스 분야에서 널리 사용됩니다. ISO 9001, ISO 14001, CE 및 RoHS 인증을 획득한 Hongli는 단순한 제조업체를 넘어 글로벌 산업 고객의 신뢰할 수 있는 장기 파트너입니다.
