연마 및 SRB 튜브 - ASTM A519 ST52 / 20MnV6 / 27SiMn, 유압 실린더 배럴용 미러 ID 마감

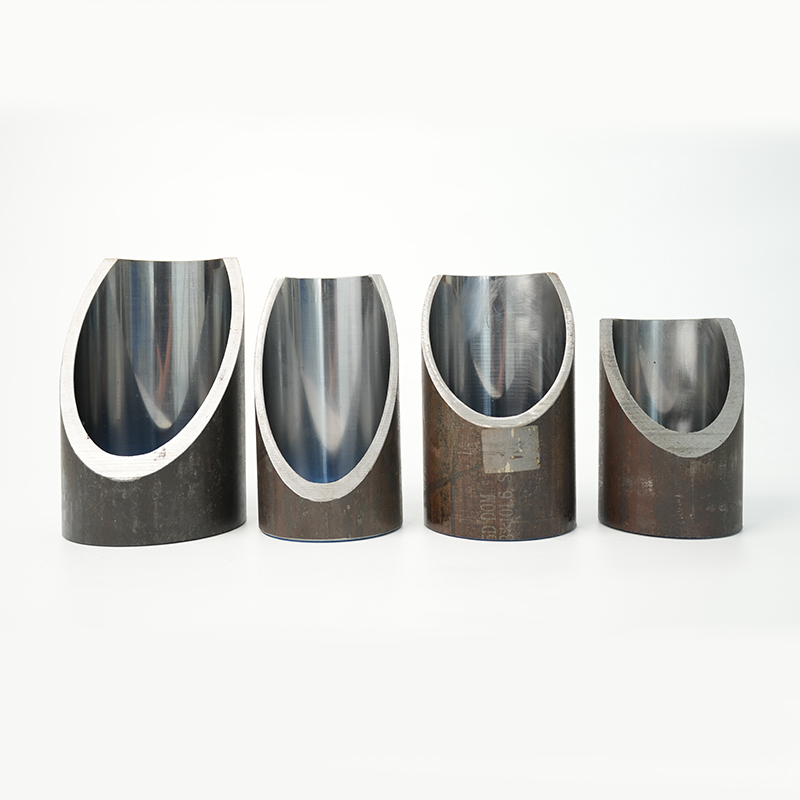

당사의 연마 및 스카이브 및 롤러 광택(SRB) 튜브 – ASTM A519는 거울과 같은 내경 마감을 달성하기 위해 가공된 정밀 냉간 인발 이음매 없는(CDS) 강철 파이프입니다. 최대 H8의 공차와 Ra 0.4μm의 낮은 표면 거칠기를 갖춘 이 튜브는 낮은 마찰, 긴 씰 수명 및 높은 내마모성을 요구하는 유압 실린더 배럴에 이상적입니다.
ASTM 표준을 따르는 북미 및 국제 시장을 위해 설계된 이 튜브는 건설, 산업, 농업 및 자동차 유압 시스템에 널리 사용됩니다.

일반적인 철강 등급

·ST52 – 기계적 강도, 가공성, 용접성이 우수함
·20MnV6 – 높은 내마모성과 인성을 위한 미세 합금강
·27SiMn – 대형 유압 실린더용 고강도 합금강
·요청 시 다른 등급도 제공 가능(ASTM A519 1020, 1026, DOM)

일반적인 크기(OD × WT × ID)

·Ø40mm × 5mm (ID Ø30mm)
·Ø63.5mm × 6mm(ID Ø51.5mm)
·Ø90mm × 8mm (ID Ø74mm)
·Ø100mm × 10mm (ID Ø80mm)
·Ø125mm × 12.5mm(ID Ø100mm)
·Ø150mm × 15mm (ID Ø120mm)
요청 시 영국식 크기(인치 기반 DOM 튜빙)를 사용할 수 있습니다.

기술 사양

·표준: ASTM A519 유형 5/DOM 튜빙
·조건: 냉간 인발 이음매 없는 연마 또는 SRB
·ID 공차: H8(또는 요청 시 더 엄격하게)
·표면 마무리: Ra ≤ 0.4μm(연마), Ra ≤ 0.2μm(SRB)
·진직도: ≤ 0.3mm/m
·진원도: ≤ 0.03mm

제조공정

1. ASTM A519 심리스 튜브 생산 – 피어싱 및 열간압연
2. 굴대 위에 냉간 인발(DOM) – 치수 정확도 및 기계적 특성을 향상시킵니다.
3. 열처리 / 표준화 – 내부 구조 안정성 보장
4. 호닝 – 매끄러운 ID를 달성하기 위한 정밀한 연마 마감
5. 스카이빙 및 롤러 버니싱(SRB) – 초저 Ra를 위한 거울 마감 옵션
6. 검사 – 치수, 직진도, 진원도 및 표면 마감 검사

주요 기능 및 이점

·오래 지속되는 씰과 피스톤을 위한 매우 부드러운 ID
·신뢰할 수 있는 실린더 조립을 위한 높은 치수 정확도(H8)
·연마 마감과 SRB 마감 모두 사용 가능
·중고압 유압 실린더를 위한 비용 효율적인 솔루션
· 미터법 및 영국식 표준과 호환 가능

응용

· 건설, 농업, 산업 기계 분야의 유압 실린더
· 공압 실린더 배럴
· 중형 리프팅 장비
· 프레스 기계 및 산업 자동화
