텔레스코픽 유압 실린더 - 다단계 실린더 튜브 세트, 냉간 압연 강관, E355
  • 텔레스코픽 유압 실린더 - 다단계 실린더 튜브 세트, 냉간 압연 강관, E355

텔레스코픽 유압 실린더 - 다단계 실린더 튜브 세트, 냉간 압연 강관, E355

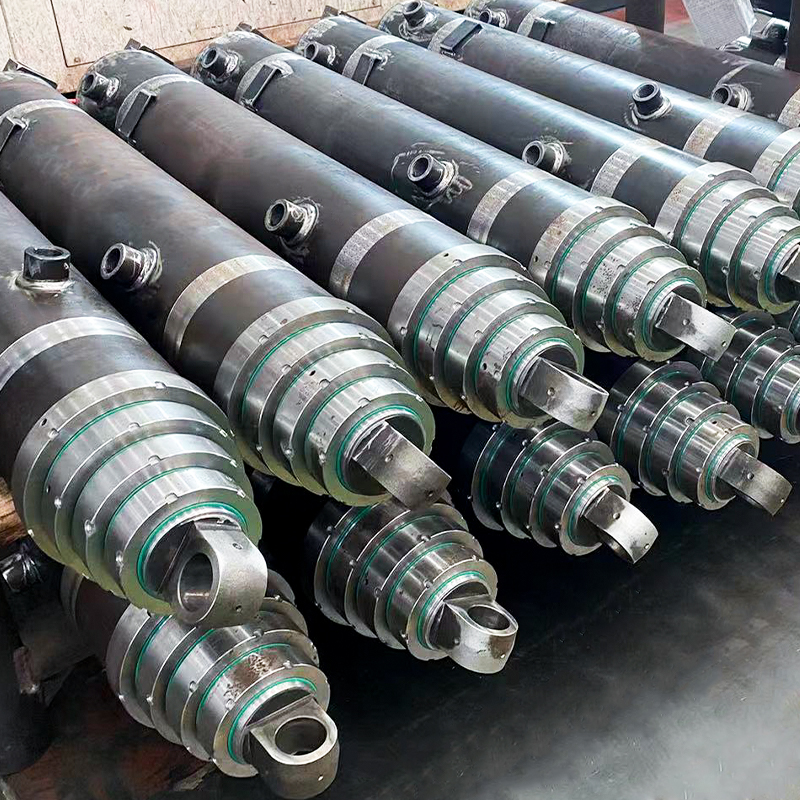

당사의 텔레스코픽 유압 실린더는 덤프 트럭, 트레일러 및 산업용 리프팅 장비용으로 설계된 다단계 중부하 작업용 실린더입니다.

지금 문의하기

각 튜브 세트는 냉간 인발 E355 강철로 정밀하게 제조되어 다음을 보장합니다.

·다단계에 걸친 원활한 확장 및 수축
·고하중에도 높은 강도
·최소한의 유지보수로 긴 수명

스테이지 길이, 직경, 벽 두께 등 귀하의 사양에 맞게 맞춤 제작됩니다.

일반적인 철강 등급

·EN 10305-1 E355 – 냉간 압연 이음매없는 강철, 고강도 및 피로 저항
·ASTM A519 / ST52 / 20MnV6 / 27SiMn – 추가 강도가 필요한 특수 용도의 경우 선택 사항

선택 자료

경량 또는 특수 스테이지의 경우 튜브를 다음 방법으로 제조할 수도 있습니다.

·EN 10305-2 냉간 인발 용접 강철 – 저압 또는 더 작은 텔레스코픽 스테이지에 적합
·ASTM A513 용접 튜브 - 정밀 용접, 맞춤형 응용 분야를 위해 연마 또는 기계 가공 가능
·요청 시 맞춤형 사양도 가능합니다.

텔레스코픽 실린더 튜브의 일반적인 크기(OD × WT)

외경(mm)

중량(mm)

무대 유형 / 참고 사항

60

4

가장 작은 스테이지, 가벼운 실린더

100

5

경량 실린더

120

6

중형 실린더

140

7

덤프트럭의 1차 스테이지

160

8

헤비듀티 스테이지

180

9

극한 환경의 실린더

200

10

매우 무거운 의무

220

11

매우 큰 유압 실린더

250

12

특수/극한 부하용 실린더

참고: 구조적 무결성, 직진성 및 원활한 피스톤 작동을 유지하기 위해 벽 두께는 OD에 비례하여 증가합니다. 사용자 정의 크기를 사용할 수 있습니다.

기술 사양

·재료: 냉간 압연 이음매 없는 강철 E355(메인); 옵션 EN 10305-2 또는 ASTM A513
·표면 마무리: 가공된 OD 및 ID; 부드러운 피스톤 이동을 위한 선택적 호닝
·공차: 신분증에 H8 이상
·진직도: 스테이지당 0.3mm/m 이하
·진원도: 스테이지당 0.03mm 이하
·신청: 덤프 트럭, 트레일러 및 산업용 리프팅을 위한 다단계 텔레스코픽 실린더

제조공정

1. 스틸 튜브 선택 – 고강도 E355 또는 옵션 EN 10305-2 / ASTM A513 등급
2. 냉간 인발 – 직진성, 치수 정확도 및 표면 조도 향상
3. 정밀가공 – 단계별 맞춤형 OD, ID 및 최종 마감
4. 선택적 호닝 – 부드러운 피스톤 작동과 낮은 마찰을 보장합니다.
5. 검사 – 직진도, 진원도, 치수 정확도 및 표면 조도
6. 조립 준비 – 다단계 실린더 설계에 맞는 튜브 세트

주요 기능 및 이점

·텔레스코픽 실린더용 다단 튜브 세트
·고강도 냉간압연강판 – 고하중에도 내구성이 있음
·경량 또는 특수 스테이지용 선택 재료
·덤프트럭, 트레일러, 중장비에 맞게 맞춤 제작
·부드러운 피스톤 이동을 위한 호닝 옵션
·즉시 조립 가능한 세트로 조립 시간 단축

응용

·덤프트럭, 트레일러용 텔레스코픽 실린더
·산업용 리프팅 및 자재 취급 장비
·중형 이동식 기계
·정밀 튜브 세트가 필요한 맞춤형 다단계 유압 실린더
